Поворотная платформа (с регулировочным винтом)

Запрос цены

О нас: http://optical-equipment.ru/1-3-2-2-adjustment-screw-rotation-stages.html

Поворотная платформа с регулировочным винтом легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом. Поворотная платформа производится из алюминиевого сплава и грубо регулируется на 360 °, точно на 3 ° или 10 °. Доступны 3 модели поворотных платформ.

Характеристика

Поворотная платформа с регулировочным винтом может быть настроена на 360 ° методом грубой регулировки
Регулировка осевого зазора увеличивает устойчивость.
Измерение с 1 ° до 360 ° для легкости считывания.
Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.

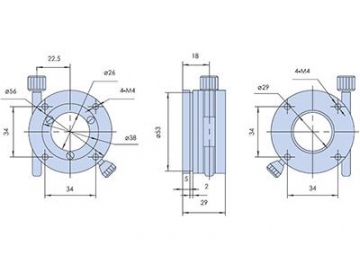

WN01RM56

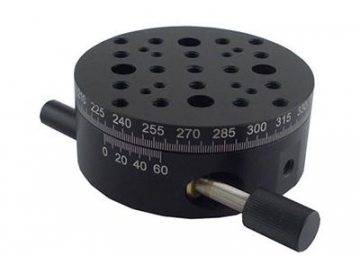

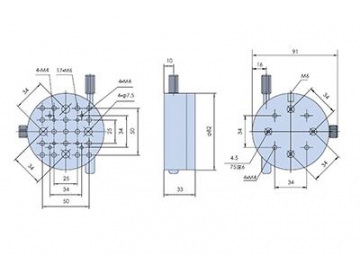

WN01RM82-1

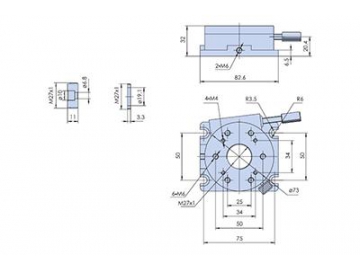

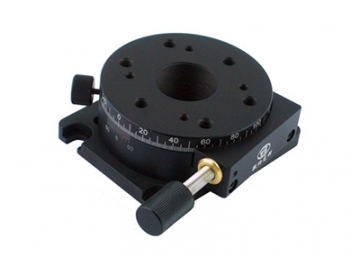

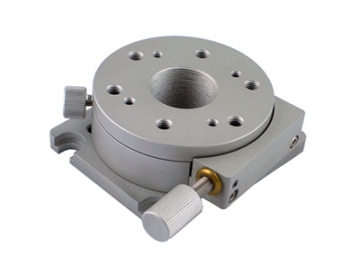

WN01RM73

Модель	WN01RM56	WN01RM73	WN01RM82-1
Размер платформы	φ56мм	φ73мм	φ82мм
Привод	Винтовая пара	Винтовая пара	Винтовая пара
Диапазон вращения	360° (грубая регулировка), 3° (точная регулировка)	360° (грубая регулировка), 3° (точная регулировка)	360° (грубая регулировка), 10° (точная регулировка)
Нижний предел измерения	2°	1°	1°
Минимальный вывод	0.2°	5′	2′
Минимальное добавочное движение	10″(ориентировочно)	6″(ориентировочно)	15″(ориентировочно)
Нагрузка	2кг	5кг	5кг
Холостой ход	60мкм	60мкм	60мкм
Эксцентриситет	30мкм	30мкм	30мкм
Параллелизм стола	60мкм	60мкм	60мкм
Вес	0.15кг	0.35кг	0.5кг
Основной материал	Дюралюминий	Дюралюминий	Дюралюминий
Покрытие	Черное анодирование	Черное анодирование	Черное анодирование
Диаметр центрального отверстия	φ26	M27X1, можно добавить линзы φ25.4	-
