Вертикальный транслятор (лабораторный)
Запрос цены
Вертикальный лабораторный транслятор имеет ножничный подъемник для ручного вертикального перемещения и находит широкое применение в научных исследованиях, автоматических измерениях и испытаниях.
Вертикальный транслятор представлен в 2 моделях: с шарико-винтовой передачей и ходовым винтом. Транслятор имеет минимальный диапазон хода 20 мм и максимальный - 200 мм.

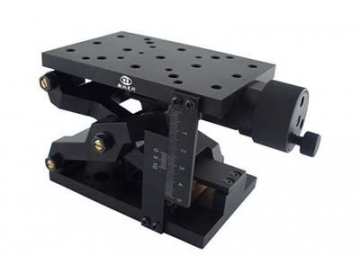

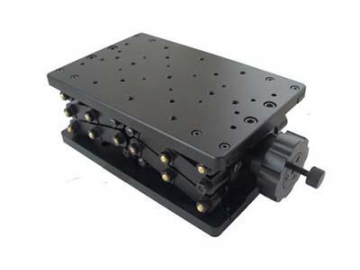

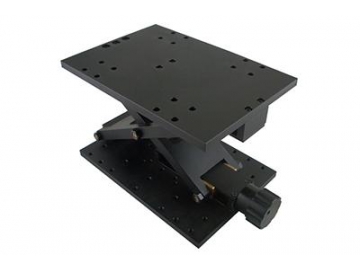

Вертикальный транслятор с шарико-винтовой передачей
Характеристика- Транслятор имеет большую длину хода и высокую грузоподъемность.
- Ножничный подъемник с шестью направляющими, ультратонкий ходовой винт и механизм позиционирования с шестью направляющими обеспечивают высокую устойчивость, точность и грузоподъемность.
- Легкость установки благодаря расширенному столу с множеством крепежных отверстий.
- Устойчивость и надежность благодаря функции блокировки поворотной ручки.
- Транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом, формируя высокоточную шестимерную ступень позиционирования.

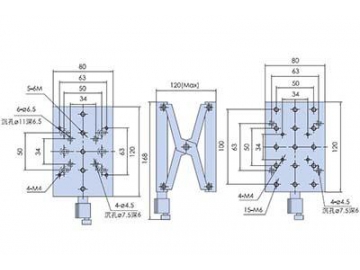

WN08VM60

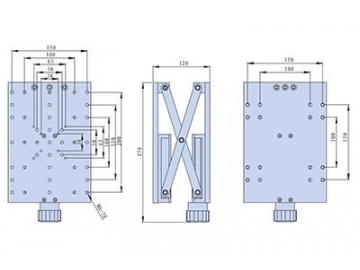

WN09VM120

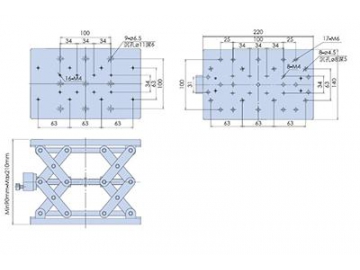

WN10VM120
WN15VM100
Модель | WN10VM200 | WN10VM120 | WN09VM120 | WN08VM60 |
Размер платформы | 320мм×180мм | 165мм×240мм | 140 мм×220 мм | 120 мм×80мм |
Привод | Сверхтонкийходовой винт | Сверхтонкийходовой винт | Сверхтонкийходовой винт | Сверхтонкийходовой винт |
Диапазон хода | 200 мм | 120 мм | 120 мм | 60 мм |
Минимальная регулировка | 5мкм (для справки) | 5мкм (для справки) | 5мкм (для справки) | 5мкм (для справки) |
Нагрузка | 25кг | 25кг | 25кг | 20кг |
Вес | 5.2кг | 4.2кг | 4.6кг | 1.15кг |
Основной материал | Дюралюминий | Дюралюминий | Дюралюминий | Дюралюминий |
Покрытие | Черное анодирование | Черное анодирование | Черное анодирование | Черное анодирование |

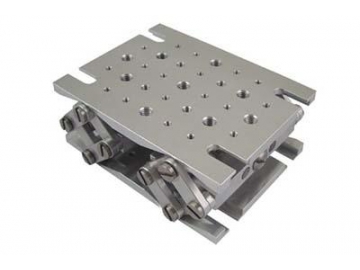

Вертикальный транслятор с ходовым винтом
Характеристика- Ровная поверхность для легкости установки. Транслятор имеет линейную ось Z.
- Винт и пятиосный механизм позиционирования приводят в движение транслятор обеспечивая точное и стабильное смещение.
- Применяется при небольшой нагрузке и регулировке.
- Совместим с другими устройствами.

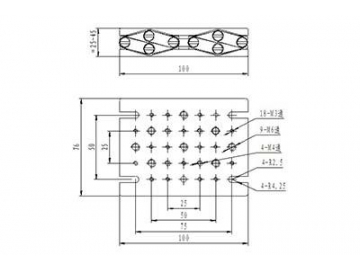

WN09VM20
Модель | WN09VM20 |
Размер платформы | 76мм×100м |
Привод | Винт |
Диапазон хода | 20 мм |
Нижний предел измерения | 5мкм |
Минимальная регулировка | 1.5мкм (для справки) |
Направляющие | Направляющая «ласточкин хвост» |
Нагрузка | 1кг |
Прямолинейность | 5мкм |
Параллелизм стола | 100мкм |
Вертикальность хода | 20мкм |
Вес | 0.72кг |
Основной материал | Дюралюминий |
Покрытие | Анодное оксидирование |
