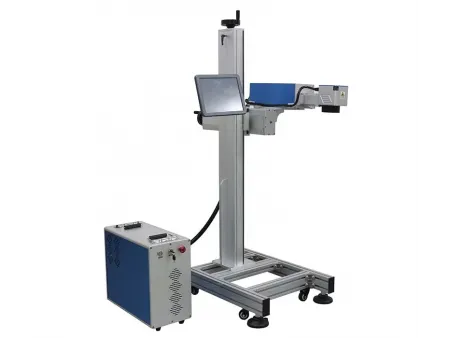

Конвейерный УФ-лазерный маркиратор
- Длина волны лазера 355 нм
- Диапазон маркировки ≤175×175 мм
- Качество луча M²<1.2~1.5
- Макс. линейная скорость 7000 мм/с

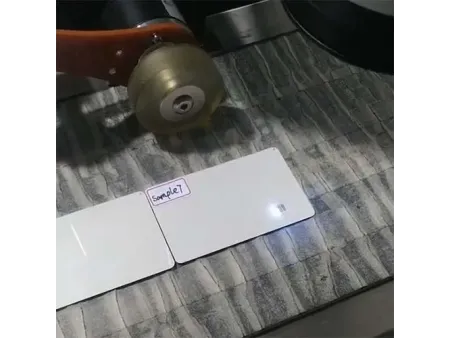

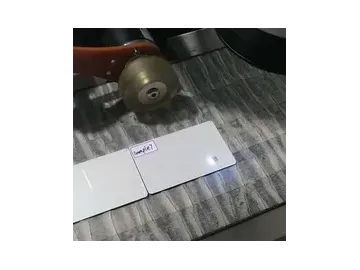

Встраиваемый ковейерный УФ-лазерный маркиратор основан на технологии холодной обработки УФ-излучением (355 нм) в сочетании с высокоскоростной гальванометрической сканирующей системой (до ≤8000 мм/с), что обеспечивает революционный прорыв в динамической маркировке на производственных линиях. Наше лазерное оборудование поддерживает редактирование в реальном времени динамических серийных номеров, невидимых QR-кодов и сложных графических элементов, а также обладает возможностью интеграции с системами ПЛК. Оснащенный промышленным сенсорным экраном и интуитивно понятным интерфейсом, аппарат способен выполнять пакетную маркировку более 100 000 изделий в день. Водяная система охлаждения и модульная конструкция адаптированы для работы в жестких производственных условиях, сокращая затраты на обслуживание на 70% по сравнению с традиционной струйной технологией, при этом поддерживая круглосуточную непрерывную работу, что существенно снижает эксплуатационные расходы.
УФ-лазерные маркировочные аппараты используют холодную обработку, высокую точность и универсальность для различных материалов в качестве ключевых преимуществ, превосходя аналоги при работе с термочувствительными, высокоотражающими материалами или поверхностями, требующими сверхточного нанесения. Данное оборудование способно выполнять субмикронную гравировку без термического повреждения на таких материалах, как металлические покрытия, полимеры (включая ABS, PVC, HDPE и другие пластики), стекло, керамика и многие другие.
- Технические параметры
- Конфигурация
- Частые вопросы
- Почему HiSpeed Laser
- Оставить заявку
- Мощность лазера 3Вт, 5Вт, 10Вт
- Тип лазера УФ-лазер
- Длина волны лазера 355 нм
- Диапазон маркировки ≤175×175 мм
- Качество луча M²<1.2~1.5
- Макс. линейная скорость 7000 мм/с
- Мин. размер символа 0,05 мм
- Мин. ширина строки 0,01 мм
- Способ охлаждения Водяное охлаждение
- Источник питания 220В/50Гц, 110В/60Гц
- Температура рабочей зоны 10℃~35℃ (работа вне этого диапазона может повлиять на производительность и срок службы оборудования)
- Размеры машины 480×710×1420 мм (чиллер 290×540×470 мм)
- Размер упаковки 1330×580×680 мм
- Вес машины 102 кг
- Вес упаковки 112 кг
- Лазер мощностью 3ВтСкорость производственной линии ≤30 м/мин (в зависимости от содержания маркировки)
- Лазер мощностью 5ВтСкорость производственной линии ≤40 м/мин (в зависимости от содержания маркировки)
- Лазер мощностью 10ВтСкорость производственной линии ≤70 м/мин (в зависимости от содержания маркировки)
Лазерный источник
Наше маркировочное оборудование оснащается лазерными источниками ведущих отечественных и международных брендов, включая DXT, GL и Optowave, которые отличаются высокой эффективностью преобразования накачки, низким энергопотреблением и превосходным качеством луча. Благодаря технологии третичного внутрирезонаторного умножения частоты, длина волны этих источников короче, чем у волоконных (1064 нм) и CO₂ (10,64 мкм) лазеров, что создает более высокую энергию фотонов. Это позволяет непосредственно разрывать молекулярные связи материала вместо теплового воздействия, создавая фотохимический микроскопический эффект с зоной термического влияния менее 1 мкм, полностью предотвращая деформацию или обугливание материала.
Гальванометрическая сканирующая головка
Оборудование обладает высокой скоростью сканирования до 7000 мм/с и исключительной стабильностью работы, а также оснащено двухлучевой инфракрасной системой наведения, что существенно повышает эффективность и точность фокусировки луча.
F-theta объектив
Оборудование оснащено F-Theta объективом с длиной волны 355 нм, которая преимущественно используется в УФ-лазерных маркировочных машинах. Благодаря укороченной длине волны линза подходит для нанесения маркировки на различные металлические и неметаллические материалы, поддерживая длительную работу без необходимости добавления или замены расходных материалов.
Плата управления маркировочным ПО
Оснащен оригинальной управляющей платой JCZ EZCAD, гарантирующей стабильность работы всей маркировочной системы. Программный интерфейс поддерживает множество языков, включая китайский, английский, итальянский, русский, корейский, японский, испанский, португальский и другие. Мощный функционал включает текстовую маркировку, маркировку QR-кодов, векторную графическую маркировку, автоматический пропуск серийных номеров и многое другое.
Сенсорный дисплей
Оборудование оснащено 10.1-дюймовым промышленным емкостным сенсорным экраном с поддержкой мультитач, обеспечивающим интуитивно понятное управление, с визуальным разделением функциональных модулей с помощью значков и цветовых блоков. Аппарат обладает высокой скоростью обработки данных и поддерживает многопротокольную коммуникацию, включая интегрированные интерфейсы Ethernet, RS232 и другие, что позволяет осуществлять загрузку производственных данных в реальном времени.
Колонна
Обеспечивает электрический подъем и опускание, позволяя наносить разметку на заготовки разной высоты без ручной регулировки, что значительно повышает общую эффективность работы.
Предупреждающие знаки
Крайне важны для предупреждения людей о соблюдении мер безопасности во время эксплуатации лазерной системы.
- Дымоуловитель

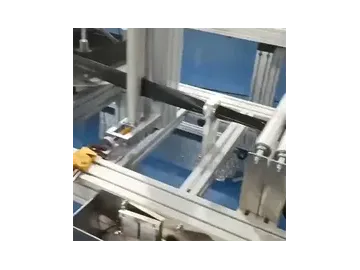

- Конвейерная линия
- Ультрафиолетовый лазер
- Шкаф управления ковейерным лазером
- Рабочая панель
- Гальванометрическая сканирующая головка
- F-theta объектив
- Плата управления маркировочным ПО
- Блок питания лазера
- Сенсорный дисплей
- Шнур питания
- Водяной чиллер
- Защитные очки
- Ножной переключатель
- Алюминиевый тестовый образец
- Набор шестигранных ключей
- Гарантийный сертификат на оборудование
- Список поставляемых комплектующих
- Каталог продукции
