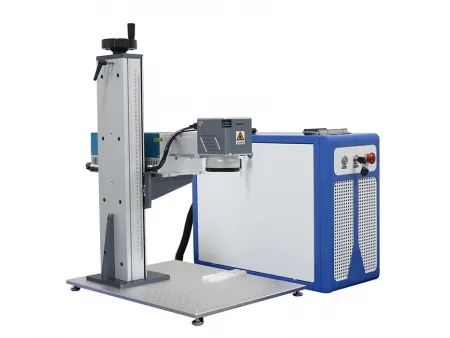

УФ-лазерный маркиратор раздельного типа
- Длина волны лазера 355 нм
- Диапазон маркировки ≤300×300 мм
- Качество луча M²<1.2~1.5
- Макс. линейная скорость 7000 мм/с
Раздельный УФ-лазерный маркиратор отличается модульной конструкцией с отдельным расположением лазерного источника и маркировочной головки, что существенно повышает гибкость размещения оборудования. Данное решение идеально адаптируется к производственным линиям, мобильным рабочим станциям и ограниченным пространствам. В сочетании с технологией холодной обработки УФ-излучением (355 нм) лазерный аппарат имеет сверхточный диаметр пятна ≤0,017 мм и зону термического влияния <1 мкм, гарантируя безупречную маркировку на пластиках, стекле, металлических покрытиях и других материалах. Наш лазерный УФ маркер поддерживает нанесение динамических серийных номеров, невидимых QR-кодов и сложных графических элементов, а интегрированное интеллектуальное ПО EzCAD позволяет удовлетворять разнообразные отраслевые требования. Наш маркиратор представляет собой инновационный инструмент для повышения эффективности в электронной промышленности, при производстве медицинских упаковок и защиты люксовых товаров от подделок.
УФ-лазерные маркировочные аппараты используют холодную обработку, высокую точность и универсальность для различных материалов в качестве ключевых преимуществ, превосходя аналоги при работе с термочувствительными, высокоотражающими материалами или поверхностями, требующими сверхточного нанесения. Данное оборудование способно выполнять субмикронную гравировку без термического повреждения на таких материалах, как металлические покрытия, полимеры (включая ABS, PVC, HDPE и другие пластики), стекло, керамика и многие другие.
- Технические параметры
- Конфигурация
- Частые вопросы
- Почему HiSpeed Laser
- Оставить заявку
- Мощность лазера 3Вт, 5Вт, 10Вт
- Тип лазера УФ-лазер
- Длина волны лазера 355 нм
- Диапазон маркировки ≤300×300 мм
- Качество луча M²<1.2~1.5
- Макс. линейная скорость 7000 мм/с
- Мин. размер символа 0,05 мм
- Мин. ширина строки 0,01 мм
- Способ охлаждения Водяное охлаждение
- Источник питания 220В/50Гц, 110В/60Гц
- Температура рабочей зоны 10℃~35℃ (работа вне этого диапазона может повлиять на производительность и срок службы оборудования)
- Размеры машины 400×550×650 мм (секция с оптическим кабелем), 210×445×400 мм (шкаф), 290×540×470 мм (чиллер)
- Размер упаковки 800×700×1030 мм
- Вес машины 81 кг
- Вес упаковки 92 кг
- Лазер мощностью 3ВтРабочая зона ≤110×110 мм для маркировки пластмассовых изделий
- Лазер мощностью 5ВтРабочая зона ≤110×110 мм для маркировки стекла или керамики
- Лазер мощностью 10ВтРабочая зона ≤300×300 мм для крупномасштабной гравировки
Лазерный источник
Наше маркировочное оборудование оснащается лазерными источниками ведущих отечественных и международных брендов, включая DXT, GL и Optowave, которые отличаются высокой эффективностью преобразования накачки, низким энергопотреблением и превосходным качеством луча. Благодаря технологии третичного внутрирезонаторного умножения частоты, длина волны этих источников короче, чем у волоконных (1064 нм) и CO₂ (10,64 мкм) лазеров, что создает более высокую энергию фотонов. Это позволяет непосредственно разрывать молекулярные связи материала вместо теплового воздействия, создавая фотохимический микроскопический эффект с зоной термического влияния менее 1 мкм, полностью предотвращая деформацию или обугливание материала.

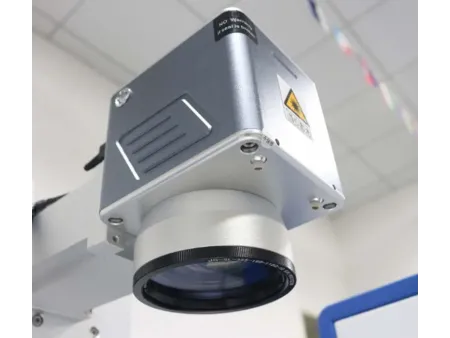

Гальванометрическая сканирующая головка
Оборудование обладает высокой скоростью сканирования до 7000 мм/с и исключительной стабильностью работы, а также оснащено двухлучевой инфракрасной системой наведения, что существенно повышает эффективность и точность фокусировки луча.
F-theta объектив
Оборудование оснащено F-Theta объективом с длиной волны 355 нм, которая преимущественно используется в УФ-лазерных маркировочных машинах. Благодаря укороченной длине волны линза подходит для нанесения маркировки на различные металлические и неметаллические материалы, поддерживая длительную работу без необходимости добавления или замены расходных материалов.
Плата управления маркировочным ПО
Оснащен оригинальной управляющей платой JCZ EZCAD, гарантирующей стабильность работы всей маркировочной системы. Программный интерфейс поддерживает множество языков, включая китайский, английский, итальянский, русский, корейский, японский, испанский, португальский и другие. Мощный функционал включает текстовую маркировку, маркировку QR-кодов, векторную графическую маркировку, автоматический пропуск серийных номеров и многое другое.
Ноутбук
Маркер оснащен ноутбуком Lenovo с системой Windows 10 и 14-дюймовым дисплеем для поддержания бесперебойной работы.
Колонна
Обеспечивает электрический подъем и опускание, позволяя наносить разметку на заготовки разной высоты без ручной регулировки, что значительно повышает общую эффективность работы.
Предупреждающие знаки
Крайне важны для предупреждения людей о соблюдении мер безопасности во время эксплуатации лазерной системы.
- Дымоуловитель
- F-theta объектив
- Поворотное устройство для цилиндрических изделий
- Вращающийся ролик
- УФ-лазер
- Разделенный шкаф управления лазером
- Рабочая панель
- Гальванометрическая сканирующая головка
- F-theta объектив
- Плата управления маркировочным ПО
- Блок питания лазера
- Ноутбук
- Шнур питания
- Водяной чиллер
- Защитные очки
- Ножной переключатель
- Алюминиевый тестовый образец
- Набор шестигранных ключей
- Гарантийный сертификат на оборудование
- Список поставляемых комплектующих
- Каталог продукции
