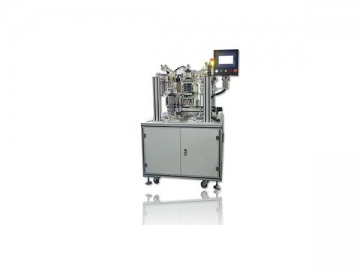

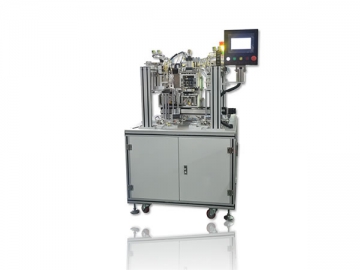

Ламинирующая машина для волокон (Возвратно-поступательного действия)
В отличие от предыдущего типа ламинирующего оборудования эта машина не имеет функции ламинирования защитной пленки. Этот станок требует участие только одного оператора и выполняет работу, для которой требуется 10 рабочих, с производительностью 2400 шт / час. Благодаря своим стабильным свойствам, небольшой занимаемой площади, простой структуре, низкой стоимости, экономичности и высокой производительности, эта машина является идеальным выбором для крупномасштабных проектов ламинирования.
Во время процесса заготовки складываются вместе и крепятся с помощью внутренних отверстий, канавок или фигур. Материалы для ламинирования поставляются в рулонах или в виде листов. Процесс ламинирования может быть выполнен двумя способами: с помощью прижимной головки или с помощью всасывающей головки.
Характеристики| Наименование | Параметры | Примечания |
| Габариты станка | Д 950 мм × Ш 900 мм × В 1600 мм | |
| Число рабочих станций | 5 | |
| Размер опорной плиты | Макс: Д 150 × Ш 150 мм | Может быть изменено по желанию клиента |
| Технологические зоны | 2 зоны подачи, 1 зона ламинирования, 2 зоны разгрузки | |
| Подача и выгрузка материалов | Полностью автоматическая | |
| Функция "Анти-пропуск" | Каждая всасывающая головка оснащена вакуумным детектором, который выдает сигнал тревоги при пропуске заготовки. | |
| Метод определения местоположения | Установочный штифт | |
| Всасывающая головка | 1 | |
| Производственная мощность ламинирования | 1 шт. / раз | |
| Ламинирующие материалы | Волокна | |
| Гарантия точности ламинирования | Серводвигатель, шарико-винтовая передача | |
| Пневматические элементы | AirTAC | |
| Датчик | Omron, RIKO | |
| Точность определения местоположения | ±0.01 мм | |
| Намотка остатков | Шаговый двигатель | |
| Точность ламинирования | ±0.1 мм | |
| Точность повторений | ±0.05 мм | |
| Способы ламинирования | Ламинирование прессованием, ламинирование всасыванием | |
| Скорость ламинирования | 2400 ед./час | |
| Мощность | 2 кВт | |
| Вес рабочей станции | 500 кг | |
| Источник питания | Переменный ток 220 В 50 Гц |
Особенности и преимущества
1. Рабочие станции оборудования для ламинирования волокон можно менять местами, добавлять и деинсталировать..
2. Благодаря использованию системы управления от компании Mitsubishi, станок для ламинирования работает стабильно и надёжно.
3. Пневматические компоненты от компании AirTAC обеспечивают длительный срок службы наших машин.
4. Благодаря комбинации системы сервомоторов и высокоточной шарико-винтовой передачи для подачи материала, ламинатор реализует высокую точность и скорость выполнения рабочих процессов.
5. Машина отличается высокой эффективностью работы, высокой точностью и экономией материалов.
6. При ламинировании различных материалов оператору нужно только заменить крепления, нажимную головку и всасывательную головку. Машина обладает высокой адаптируемостью и является очень простотой в эксплуатации.
7. Скорость ламинирования: 2400 ед./час.
8. Высокая степень автоматизации позволяет снизить затраты на рабочую силу и конечную стоимость изделий.

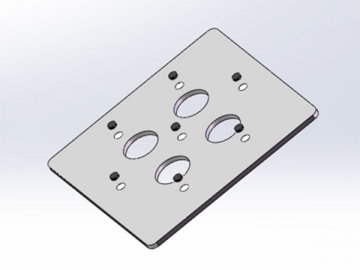

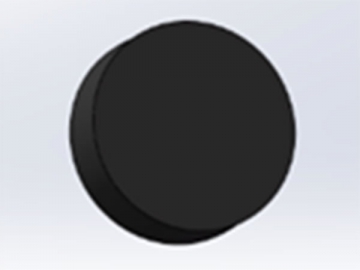

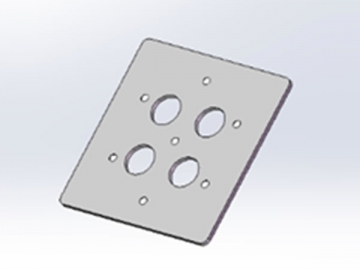

Образцы
