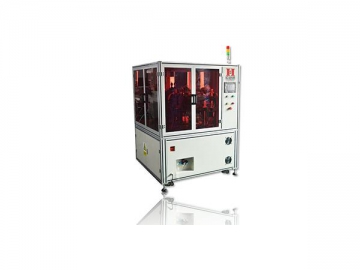

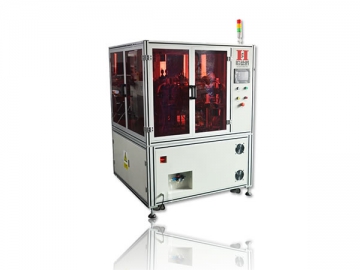

Автоматическая машина для ламинирования волокон
Автоматическая машина для ламинирования волокон совмещает две функции: ламинирование волокон и ламинирование защитных пленок. По сравнению с обычными ламинирующими машинами, этот станок требует участие только одного оператора и выполняет работу, для которой требуется 15 рабочих, с производительностью 2400 шт / час. Кроме того, число рабочих станций станка может изменяться по желанию заказчика. Эта машина - идеальный выбор для экономичного и простого ламинирования.
Во время процесса заготовки складываются вместе и крепятся с помощью внутренних отверстий, канавок или фигур. Материалы для ламинирования поставляются в рулонах или в виде листов. Процесс ламинирования может быть выполнен двумя способами: с помощью прижимной головки или с помощью всасывающей головки.
Характеристики| Наименование | Параметры | Примечания |

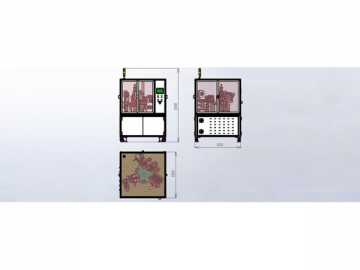

| Габариты станка | Д 1250 мм × Ш 1250 мм × В 2000 мм | |
| Число рабочих станций | 4 | Может быть изменено по желанию клиента |
| Размер опорной плиты | Макс: Д 150 × Ш 150 мм | Может быть изменено по желанию клиента |
| Размыры заготовок | Макс: 100×100 мм, Мин: 3×3 мм | Может быть изменено по желанию клиента |
| Технологические зоны | Манипулятор для подачи материалов, ламинирование прессованием, всасывающее ламинирование, разгрузочный манипулятор | |
| Подача и выгрузка материалов | Полностью автоматическая | |
| Функция "Анти-пропуск" | Каждая всасывающая головка оснащена вакуумным детектором, который выдает сигнал тревоги при пропуске заготовки. | |
| Метод определения местоположения | Установочный штифт | |
| Всасывающая головка | 1 | |
| Производственная мощность ламинирования | 1 шт. / раз | |
| Ламинирующие материалы | Волокна, защитная пленка | |
| Гарантия точности ламинирования | DDR-мотор, фиксированное ламинирование прессованием, сервомоторная всасывающая головка. | |
| Пневматические элементы | AirTAC | |
| Датчик | Omron, RIKO | |
| DDR-мотор | Inovance | |
| Точность определения местоположения | ±15", 1 " =1°/3600 | |
| Намотка остатков | Шаговый двигатель | |
| Точность ламинирования | ±0.1 мм | |
| Точность повторений | ±0.05 мм | |
| Способы ламинирования | Ламинирование прессованием, ламинирование всасыванием | |
| Скорость ламинирования | 2400 ед./час | |
| Мощность | 2 кВт | |
| Вес рабочей станции | 500 кг | |
| Источник питания | Переменный ток 220 В 50 Гц | |
| Воздушный поток | 0.5-0.8 МПа |
Особенности и преимущества
1. Рабочие станции оборудования для ламинирования волокон можно менять местами, добавлять и деинсталировать.
2. Благодаря использованию системы управления от компании Mitsubishi, станок для ламинирования работает стабильно и надёжно.
3. Пневматические компоненты от компании AirTAC обеспечивают длительный срок службы наших машин.
4. Двигатель с прямым приводом гарантирует точное расположение заготовки на рабочем столе.
5. Машина отличается высокой эффективностью работы, высокой точностью и экономией материалов.
6. При ламинировании различных материалов оператору нужно только заменить крепления, нажимную головку и всасывательную головку. Машина обладает высокой адаптируемостью и является очень простотой в эксплуатации.
7. Скорость ламинирования: 2400 ед./час.
8. Высокая степень автоматизации позволяет снизить затраты на рабочую силу и конечную стоимость изделий.

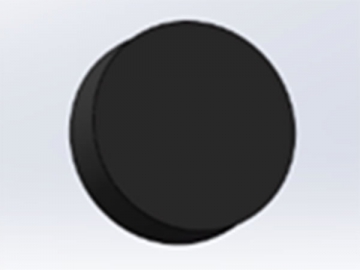

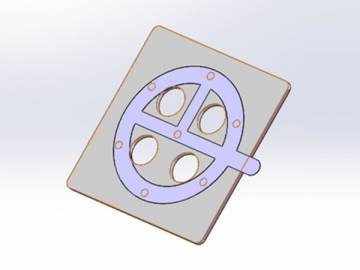

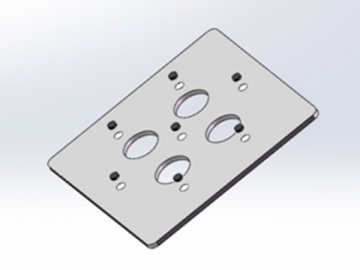

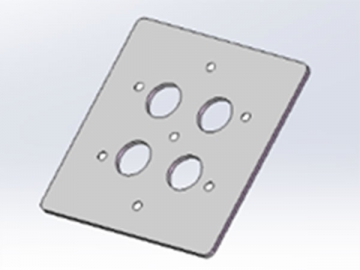

Образцы
