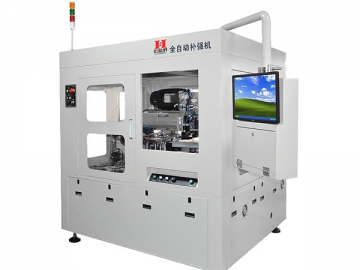

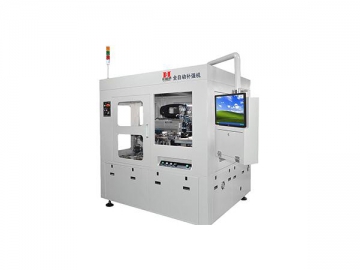

Машина для ламинирования гибких печатных плат
Элементы жёсткости на гибкой печатной схеме включают в себя штампы, проводящий клей, проводящую плёнку и стальные листы. Они требуются чтобы повысить гибкость печатных плат и прочность контактов. С помощью этого оборудования для ламинирования гибких печатных плат элементы жёсткости могут быть наклеены на контур платы более точно и быстро. По сравнению с другими ламинирующими машинами, этот станок для ламинирования печатных плат демонстрирует большие преимущества в скорости, точности, стабильности, экономичности и приспособляемости.
Характеристики| Системы | Наименование | Параметры | Примечания |

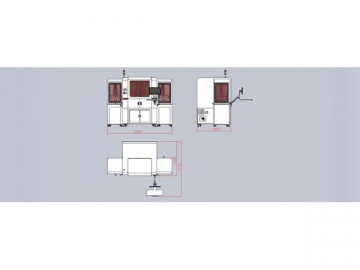

| Механическая система | Габаритные размеры | Д 2100 мм × Ш 1600 мм × В 1950 мм | |
| Размер рабочего инструмента | 420 мм × 450 мм | Ламинирующая зона: 500×500 мм | |
| Размеры заготовок | Макс.: 35×35 мм Мин.: 3×3 мм | ||
| Масса | 1700 кг | ||
| Источник питания | Переменный ток 220 В 50 Гц | ||
| Воздушный поток | 0.5-0.8 МПа | ||
| Подача и выгрузка материалов | Полностью автоматическая | Есть функция укладки бумаги | |
| Мощность | 6.5 кВт | ||
| Число рабочих станций | 4 | Две в левой стороне, две справа | |
| Число осей | 12-17 | ||
| Подходящие материалы | Клейкие ленты, стальные листы, клейкие линзы для камеры, полиимидные клейкие ленты | ||
| Вакуумная платформа | Платформа может быть заменена в соответствии с различными используемыми материалами, такими как гибкие печатные платы, клейкие линзы камеры и т. д. | ||
| Движение по оси X | Серводвигатель переменного тока Mitsubishi | ||
| Движение по оси Y | Серводвигатель переменного тока Mitsubishi | ||
| Вращение платформы | Серводвигатель DDR | ||
| Ламинирующая вращающаяся головка R | Серводвигатель переменного тока Mitsubishi | ||
| Максимальная скорость перемещения по оси X | 730 мм/сек | ||
| Максимальная скорость перемещения по оси Y | 730 мм/сек | ||
| Вращение ламинирующей головки | 360 градусов | С функцией нагрева (70-150 градусов) | |
| Угол поворота платформы | 360 градусов | С функцией нагрева (70-150 градусов) | |
| Намотка остатков | Шаговый двигатель | ||
| Точность ламинирования | ±0.1 | ||
| Точность повторений | ±0.01 | ||
| Метод определения местоположения | Визуальное позиционирование | ||
| Метод ламинирования | Впитывающееся ламинирование | ||
| Программное обеспечение | Метод программирования | Распознавание трех точек, определение местоположения MARK, определение местоположения методом сканирования, вход в систему CAD | Легкая и удобная система управления |
| Интерфейс работы | Простой | ||
| Основная система управления | Компьютер | Процессор Intel dual-core CPU, 2 Гб оперативной памяти DDR, 500 Гб жесткий диск | Надежный процесс обработки данных |
| Дисплей | 19-дюймовый цветной жидкокристаллический дисплей | Четкий дисплей | |
| Источник питания | 220 В 50 Гц; мощность: 7 кВт | ||
| Система контроля | Компьютерная панель управления | Компьютерное управление | |
| Система визуального определения местоположения | Камера | ПЗС-матрица: 5 миллионов пикселей | |
| Регистрация | ПЗС-регистрация | ≤15 мин | |
| Источник света для верхней камеры | Радиальный свет, регулируемая яркость | Регулировка красного света | |
| Источник света для нижней камеры | Полоса света, регулируемая яркость | Регулировка красного света |
Технологические особенности
1. Лёгкое и удобное программирование в режиме реального времени.
2. Продуманная конструкция и рабочий дизайн разработаны для удобства работы оператора.
3. Точные и современные детали машин включают шариковый винт, сервомотор, фотоэлектрические элементы, направляющие, оптические шкалы и компенсационное устройство.
4. Использование технологии предварительного обнаружения изображений, гарантирует отличное качество ламинирования.
5. Машина для ламинирования гибких печатных плат подходит для обработки различных материалов.
6. Предусмотрена функция ПЗС-регистрации.
7. Вакуумная впитывающая технология применяется во всем процессе ламинирования.
Преимущества
1. Как система управления движением, так и система визуальной идентификации получили независимые права на интеллектуальную собственность.
2. Для подачи материала используется слегка клейкая лента, лёгкая и надёжная.
3. Комплект машины для ламинирования печатных плат позволяет экономить трудозатраты и получать высокоточную продукцию.
4. Гибкие печатные платы автоматически транспортируются на верхнем и нижнем уровне станка.
5. Платформа для ламинирования оснащена четырьмя станциями и может вращаться на 360 градусов, упрощая рабочий процесс.
6. Станок оборудован функцией автоматического запоминания последних параметров.

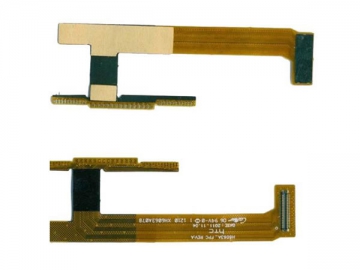

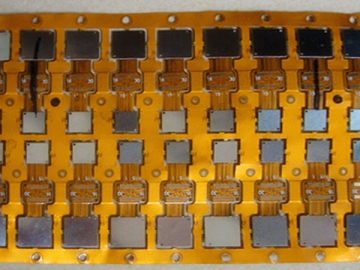

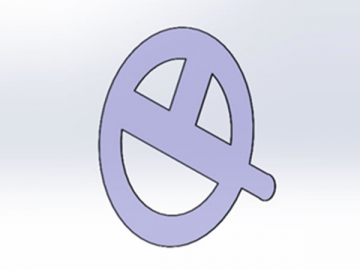

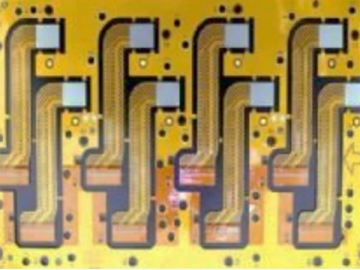

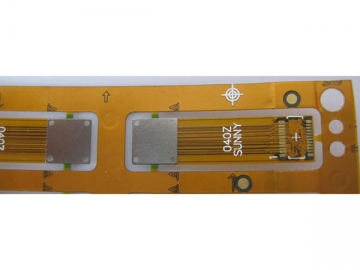

Образцы
