Мощное электромагнитное реле NNC71A (JQX-30F)
Запрос цены
Мощное электромагнитное реле NNC71A (JQX-30F) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.
Особенности
- Большая мощность: 30A
- Мощное электромагнитное реле NNC71A (JQX-30F) устанавливается прикручиванием.
- Устройство оснащено одной и двумя группами перекидных контактов.
Маркировка
CCC:2011010303471251
CE:5401090516

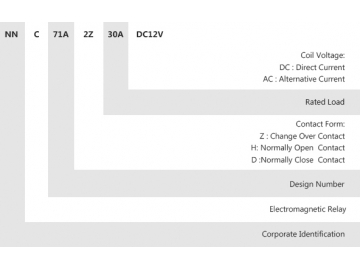

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов | 1Z,1H,1D | 2Z,2H,2D |
Контактная нагрузка | 30A | |
Макс.напряжение переключения | 240VAC 30A 28VDC 30A | |
Материал контактов реле | Сплав серебра |
Электромагнитная катушка реле
Номинальное напряжение в | DC12V | DC24V | DC110V | DC220V |
Номинальный ток (±10%) мA | 167 | 83.3 | 18.2 | 9 |
Сопротивление обмотки(±10%) Ом | 71.8 | 288 | 6044 | 24444 |
Номинальная мощность Вт | 2.0W | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Выше 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Номинальное напряжение в | AC12V | AC24V | AC110V | AC220V |
Номинальный ток (±10%) мA | 333 | 167 | 36 | 18.1 |
Сопротивление обмотки(±10%) Ом | 12.6 | 50.3 | 1069 | 4254 |
Номинальная мощность Вт | 4.0VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Выше 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% |
Характеристики мощного электромагнитного реле NNC71A (JQX-30F)
Изоляционное сопротивление | ≥100MΩ(500VDC) | |
Напряжение обмотки | DC:6 - 220V AC:6-380V | |
Время срабатывания | ≤25ms | |
Время отпускания | ≤15ms | |
Выдерживаемое напряжение | Между контактами одной полярности | 1000В AC/мин(ток утечки 1мA) |
между контактами разной полярности | 1500В AC/мин(ток утечки 1мA) | |
между контактом и катушкой | 2000В AC/мин(ток утечки 1мA) | |
Размер | 43 ×35.5×48мм | |
Вес | около 70г |

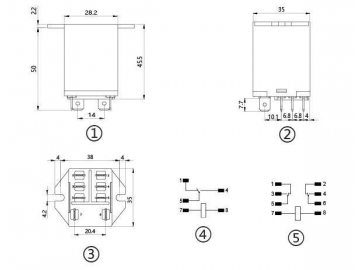

Размер и установка
① Вид спереди; ② Вид сбоку; ③ Установочный размер ; ④ Схема соединения 1Z; ⑤ Схема соединения 2Z
