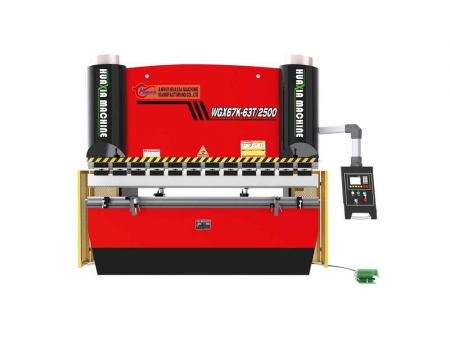

Гидравлический листогибочный пресс серии WG67K(Y)
Запрос цены
Корпус гидравлического листогибочного пресса серии WG67K(Y) разработан с использованием программного обеспечения для анализа конечных элементов. Пресс имеет надежную сварную конструкцию из листовой стали, функционирует стабильно.
- 63T/2500
- 80T/2500
- 100T/3200
- 125T/3200
Этот продукт был снят с производства и более не предлагается.
Характеристики
- Метод вибрации позволяет устранить внутреннее напряжение на компоненты, повышая стабильность и надежность функционирования машины.
- Ползун устанавливается с помощью встроенного механического упора, обеспечивающего точность позиционирования.
- На обоих концах синхронного механизма вращающегося вала установлены промежуточные подшипники, а также дополнительно установлен эксцентрический регулирующий механизм.
- Внутри стеновой панели установлен насос для подачи масла, который может быть заправлен маслом вручную.
- Задний упор имеет отшлифованную ровную конструкцию, благодаря чему достигается высокая точность регулирования листогибочного пресса.
- Положение заднего упора и регулирование хода ползуна определяются серводвигателем с помощью передающего устройства. Значения отражаются на экране цифрового управления, реализуя автоматизацию множественных этапов обработки нескольких деталей.
- Клиент может выбрать систему ЧПУ марки DELEM, ESYUN, Tetra или Sanyuan .
Параметры
Модель | Номинальное усилие (кН) | Длина основания (мм) | Ширина основания (мм) | Полюсное расстояние (мм) | Глубина захода (мм) | Ход направляющей планки(мм) | Максимальная высота открытия (мм) | Настраиваемая длина направляющей планки (мм) | Диаметр гидравлического цилиндра(мм) | Гдавный двигатель (кВт) | Размеры (Д x Ш x В)(мм) |
63T/2500 | 630 | 2500 | 160 | 1900 | 300 | 120 | 345 | 80 | Φ140 | 5.5 | 2600 x 1500 x 2200 |
63T/3200 | 630 | 3200 | 160 | 2600 | 300 | 120 | 345 | 80 | Φ140 | 5.5 | 3200 x 1500 x 2200 |
80T/2500 | 800 | 2500 | 160 | 1900 | 300 | 120 | 350 | 80 | Φ160 | 5.5 | 2600 x 1700 x 2320 |
80T/3200 | 800 | 3200 | 160 | 1900 | 300 | 120 | 350 | 80 | Φ160 | 5.5 | 3200 x 1700 x 2320 |
100T/3200 | 1000 | 3200 | 180 | 2500 | 320 | 120 | 380 | 80 | Φ180 | 7.5 | 3200 x 1750 x 2420 |
100T/4000 | 1000 | 4000 | 180 | 3100 | 320 | 120 | 380 | 80 | Φ180 | 7.5 | 4000 x 1750 x 2420 |
125T/3200 | 1250 | 3200 | 200 | 2500 | 320 | 120 | 380 | 80 | Φ200 | 7.5 | 3200 x 1750 x 2550 |
125T/4000 | 1250 | 4000 | 200 | 3100 | 320 | 120 | 380 | 80 | Φ200 | 7.5 | 4000 x 1750 x 2600 |
125T/5000 | 1250 | 5000 | 200 | 3800 | 320 | 120 | 380 | 80 | Φ200 | 7.5 | 5000 x 1750 x 2700 |
125T/6000 | 1250 | 6000 | 200 | 4800 | 320 | 120 | 380 | 80 | Φ200 | 11 | 6100 x 1750 x 2800 |
160T/3200 | 1600 | 3200 | 220 | 2400 | 400 | 200 | 450 | 80 | Φ220 | 11 | 3200 x 1850 x 2800 |
160T/4000 | 1600 | 4000 | 220 | 3040 | 400 | 200 | 450 | 80 | Φ220 | 11 | 4000 x 1850 x 2800 |
200T/4000 | 2000 | 4000 | 220 | 3100 | 400 | 200 | 450 | 80 | Φ240 | 11 | 4000 x 2150 x 3000 |
200T/5000 | 2000 | 5000 | 220 | 3800 | 400 | 200 | 450 | 100 | Φ240 | 11 | 5000 x 2150 x 3600 |
250T/3200 | 2500 | 3200 | 240 | 2200 | 400 | 200 | 500 | 100 | Φ280 | 15 | 3200 x 2200 x 3400 |
250T/4000 | 2500 | 4000 | 240 | 3000 | 400 | 200 | 500 | 100 | Φ280 | 15 | 4000 x 2200 x 3600 |
Детали
- Передний сниматель рулонов
- Блокирующие опоры
- Основание заднего упора
- Регулятор хода
