Укупорочный автомат для канистр объёмом 1-5 л, FX-1

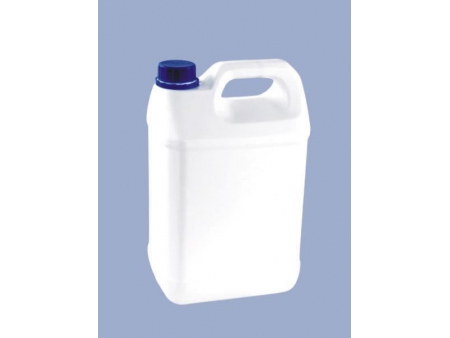

Укупорочный автомат данной серии предназначен для закручивания крышек на плоских флаконах и канистрах объёмом 1-5 л. Машина способна выполнять несколько процедур одновременно, включая подачу тары в модуль укупорки, распределение и навинчивание крышек, а также транспортировку тары к следующей секции упаковочной линии. Для выполнения автоматического захвата и позиционирования крышек задействуется современная технология, которая позволяет предотвратить их повреждение. Когда укупорочная машина определяет недостаточное количество крышек, она автоматически приостанавливает свою работу. Кроме того, автомат укупорки способен распознавать повреждённые сосуды и устранять их с линии.
- Электропитание: 220В; 50 Гц
- Мощность: 1.5 кВт
- Источник чистого воздуха: 0.6 MПa
- Формат тары: высота: 80-280 мм, ширина: 40-80 мм, длина: 80-120 мм
- Диаметр крышки: Φ20-Φ70 мм
- Высота крышки: 15-30 мм
- Производительность: ≤1200 шт./ч
- Вес: около 580 кг
- Габариты: 2000×1000×1600 мм
- Расход воздуха: 100 л/м
- Кол-во укупорочных головок: 1
- Воздушное давление: 0.5~0.7 MПа
1. Параметры работы укупорочного автомата легко настраиваются для работы с тарой различного формата.
2. Автомат выполняет высокоточное накручивание крышки при помощи пневматического двигателя. Скорость работы можно регулировать.
3. Специальные датчики срабатывают, когда запас крышек подходит к концу.
4. Автоматическое выполнение процедур подачи тары, навинчивания крышек и распределения сосудов.
| № | Наименование | Модель / характеристики | Шт . /комплектов | Кол-во | Примечание |
| 1 | Позиционирующее гнездо | Два отверстия | шт. | 1 | |
| 2 | Прерыватель тока | Одна фаза, 16 A | шт. | 1 | CHNT |
| 3 | Контактор AC | 0910 | шт. | 1 | CHNT |
| 4 | Реле | DC 24В; 8 штук | шт. | 1 | |
| 5 | Выключатель | DC 24 В ; 4.2A | шт. | 1 | |
| 6 | ПЛК | S7-200 CN 6ES7 216-2BD23-0XBB | шт. | 1 | Siemens |
| У стройство коммуникационной связи | шт. | 1 | |||
| 7 | Сенсорный экран | SA-7B | шт. | 1 | Siemens |
| 8 | Э лектрический преобразователь | 220 В ;0.75 кВт | шт. | 2 | Schneider |
| 220 В ;0.37 кВт | шт. | 3 | Schneider | ||
| 9 | Кнопка | Красная | шт. | 1 | Schneider |
| Зелёная | шт. | 1 | Schneider | ||
| 10 | Сигнализация | комплект | 1 | Schneider | |
| 11 | Регулятор сопротивления | 2W10K | комплект | 2 | |
| 12 | Водомасляный сепаратор | AW4000 ( большой ) | шт. | 1 | |
| AW2000 ( малый ) | шт. | 1 | |||
| 13 | Ручной золотниковый клапан | MS-44MF | шт. | 1 | |
| MS-22MF | шт. | 1 | |||
| 15 | Волоконный усилитель | VRF-N | шт. | 2 | |
| 16 | Волокно | NF-TB01 | шт. | 2 | |
| 17 | П невматическое реле давления | HLP-110E | шт. | 1 | |
| 18 | Фотоэлектрический датчик | BGS-S08N | шт. | 2 | |
| 19 | Двигатель с переменной частотой вращения | NMRV050 0.37 кВт 1:30 | комплект | 1 | |
| 20 | Цилиндр | MALΦ32×80 | шт. | 2 | |
| TN25×100 | шт. | 1 | Airtac | ||
| DNC-80-40-PPV-A | шт. | 1 | Festo | ||
| DNC-80-100-PPV-A | шт. | 1 | Festo | ||
| 21 | Вертикальный двигатель | YS7124 0.37 кВт | комплект | 1 |
