Система автоматизированного визуального контроля JYWD120X

Инспекционная машина для капельниц предназначена для проверки пакетов для внутривенного введения (IV) объемом от 50 до 250 мл на наличие посторонних частиц и герметичность. Автоматическая система работает на высоких скоростях, проверяя до 120 шт/мин.
Технические характеристики
  • Скорость: 120 пакетов/мин
  • Применимая упаковка: 50-250 мл пакеты IV (капельницы)
  • Стандартная проверка: посторонние предметы, резиновая пробка и дефекты внешнего вида
  • Мощность: 15 кВт
  • Габариты (Д×Ш×В): 5000×2400×2000 мм
Особенности
  • Полностью соответствует стандартам инспекции FDA и ЕС в области фармацевтической промышленности.
  • Высокоскоростная инспекция: до 120 инфузионных пакетов в минуту.
  • Интеграция глубокого обучения с традиционной обработкой изображений для точного выявления дефектов. Обнаружение
  • Удобный интерфейс HMI с полным журналом регистрации пользовательских действий, изменений параметров и производственных данных.
  • Изготовлено с использованием проверенных мировых компонентов, таких как промышленные камеры Basler и серводвигатели Mitsubishi.
  • Все движения приводятся в действие серводвигателями с шарико-винтовой передачей и позиционированием направляющих для точной и стабильной работы.
Применение

Автоматическая инспекционная машина предназначена для обнаружения инородных частиц и внешних дефектов в прозрачных пакетах IV, которые содержат лекарственные препараты на основе воды. Система эффективно обнаруживает любые частицы, будь то осколки стекла, волосы или белые частицы, а также дефекты во внешнем виде (неровности резиновых пробок, деформация пакета).

  • Дефект крышки
  • Внешние дефекты (отсутствие отрывного язычка)
  • Черные пятна
  • Посторонний предмет
Преимущества
  • Независимая разработка с использованием запатентованной технологии вращения пакетов обеспечивает полное перемещение посторонних предметов во время инспекции, минимизируя пропуски обнаружения. Машина защищена всеми правами интеллектуальной собственности.
  • Оснащена несколькими роботизированными манипуляторами SCARA для перемещения пакетов и имеет компактную конструкцию, подходящую для фармацевтического производства.
  • Поддерживает широкий спектр спецификаций внутривенных мешков без необходимости замены деталей, что повышает эффективность работы.
  • Использует сверхскоростные промышленные камеры высокого разрешения для точной инспекции.
  • Управление осуществляется с помощью беспроводной панели управления, что обеспечивает полный доступ и контроль из любой точки вокруг машины.
  • Все критически важные электрические компоненты, подшипники и детали закупаются у ведущих отечественных и международных производителей для повышения надежности.
Принцип работы

Автоматическая инспекционная машина капельниц (пакетов IV) использует технологию машинного зрения для проверки видимых посторонних предметов и внешних дефектов.

  • Обнаружение видимых посторонних предметов:

    Во время инспекции пакет для внутривенного вливания вращается вместе с поворотным столом. После остановки поворотного стола инерция жидкости внутри пакета заставляет посторонние частицы продолжать движение. В этот момент система визуального контроля быстро делает несколько изображений. Эти изображения анализируются для определения наличия видимых посторонних веществ и соответствия продукта критериям качества.

  • Обнаружение дефектов внешнего вида:

    После захвата и размещения на инспекционной платформе роботизированной рукой пакет сканируется промышленными камерами. Система делает снимки внешней поверхности пакета и области резиновой пробки. Затем программное обеспечение для обработки изображений анализирует визуальные изображения для выявления любых дефектов внешнего вида.

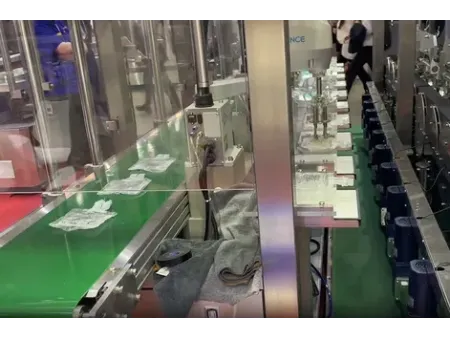

Рабочий процесс
  • Продукты, подлежащие проверке
  • Подающая сетчатая лента
  • Сортировка роботизированной рукой
  • Проверка внешнего вида и резиновой пробки
  • Захват пакета с помощью захватного устройства
  • Вращающийся механизм пакета
  • Проверка на наличие посторонних предметов
  • Разделите продукты на квалифицированные и неквалифицированные

В стандартную комплектацию входит 2 инспекционного модуля и 20 камер высокого разрешения.Для эффективного обнаружения инородных частиц камеры делают 324 снимка каждого пакета. Дополнительно, более 2 изображений фиксируют внешний вид упаковки.

Бесконтактная система инспекции способна обрабатывать различные типы пакетов, использующихся в медицине, включая пакеты для инфузионных растворов, мягкие пакеты для водных инъекций и пакеты для внутривенного вливания с одной/двумя трубками (подвешивающиеся).

  • Высокая эффективность обнаружения с производительностью 120 пакетов/мин.
  • Поддержание бесперебойной и стабильной работы в долгосрочной перспективе обеспечивает экономию затрат и повышает производительность.
  • Точное обнаружение дефектов, низкий риск ошибок, максимальная безопасность пациентов при производстве пакетов для внутривенных вливаний.
