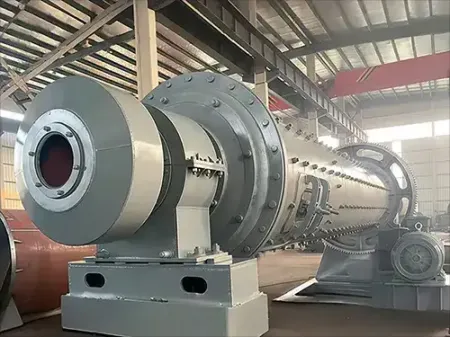

Шаровая мельница с воздушным классификатором
Идеально подходит для одновременного производства материалов с разным размером частиц
Идеально подходит для одновременного производства материалов с разным размером частиц
- Специальная конструкция и правильно подобранные мелющие тела для достижения идеальной тонкости помола
- Решеточная пластина, обеспечивающая плавный слив и отсутствие необходимости охлаждения цилиндра
- Непрерывно контролируемая подача для обеспечения стабильной подачи и максимальной эффективности измельчения
- Количественно распыляемый вспомогательный агент для точных пропорций, повышения эффективности измельчения и стабильности характеристик продукта
- Комбинация одного или нескольких классификаторов, позволяющая гибко производить продукты разной крупности одновременно или изменять спецификации продукта по мере необходимости
- Датчик скорости и система управления для измерения, оценки и компенсации температуры воздуха, давления, объема и перепада давления на фильтре для обеспечения стабильного качества продукта
- Качественный индикатор уровня материала обеспечивает автоматический контроль производственного процесса
- Конвейерная система изготовлена в соответствии со стандартами DIN и ISO с высокой стабильностью
- Автоматическая система управления для стабильной загрузки оборудования и низкого энергопотребления
Сырье грубо измельчается, а затем добавляется в шаровую мельницу через управляемое загрузочное устройство. Когда мельница вращается, мелющие тела приобретают кинетическую энергию и многократно ударяют, измельчают и дробят материалы. Измельченные порошки выгружаются в воздухозаборник через хвостовую часть шаровой мельницы и под давлением направляются в классификатор для сортировки. Квалифицированные мелкие порошки собираются циклонным уловителем или пылеуловителем, а более крупные частицы после классификации выбрасываются из нижнего конца классификатора и снова попадают в шаровую мельницу по транспортной трубе для дальнейшего измельчения.
Технические параметры шаровой мельницы с воздушным классификатором (карбонат кальция)
| Параметр шаровой мельницы | IBM1830 | IBM2200 | IBM2400 | IBM2600 | IBM2800 | IBM3000 |
| Мощность измельчения (кВт) | 220 | 320 | 450 | 630 | 710 | 800 |
| Параметр классификатора | 1*FW630/4 | 1*FW630/6 | 2*FW630/4 | 1*FW630/6 | 1* FW800/4 1*FW800/6 | 2*FW800/6 |
| Мощность классификатора (кВт) | 192 | 290 | 384 | 580 | 670 | 764 |
| Мощность системы измельчения (кВт) | 37 | 55 | 65 | 90 | 90 | 110 |
| Мощность конвейерной упаковки (кВт) | 11 | 22 | 22 | 30 | 37 | 37 |
| Мощность воздушного компрессора (кВт) | 18.5 | 30 | 45 | 55 | 75 | 90 |
| Производственная мощность (D97: 15 мкм, т/ч) | 2.7 | 4.0 | 5.4 | 8.0 | 9.4 | 11 |
| Производственная мощность(D97: 10 мкм, т/ч) | 2.0 | 3.0 | 4.0 | 6.0 | 7.0 | 8.0 |
| Производственная мощность (D97: 5 мкм, т/ч) | 0.9 | 1.3 | 1.8 | 2.7 | 3.0 | 3.6 |
Технические параметры шаровой мельницы с воздушным классификатором (кварц
| Параметр шаровой мельницы | IBM1570 | IBM1830 | IBM2200 | IBM2400 | IBM2600 |
| Мощность измельчения (кВт) | 75 | 160 | 245 | 320 | 560 |
| Параметр классификатора | 1* FL360 | 1* FL450 | 1* ITC3 | 1*ITC4 | 1* ITC5 |
| Мощность классификатора (кВт) | 48 | 73.5 | 105 | 120 | 197 |
| Мощность конвейерной упаковки (кВт) | 5 | 11 | 11 | 11 | 22 |
| Мощность воздушного компрессора (кВт) | 7.5 | 11 | 15 | 15 | 22 |
| Производственная мощность (D90-92: 45 мкм, т/ч) | 1.0 | 2.0 | 3.0 | 4.5 | 6.7 |
| Производственная мощность (D90-92: 15 мкм, т/ч) | 0.5 | 1.0 | 1.6 | 2.7 | 3.4 |
| Производственная мощность (D90-92: 10 мкм, т/ч) | 0.35 | 0.75 | 1.0 | 1.5 |
Примечание : Размер частиц, удельный вес, твердость и влажность сырья тесно связаны с производственной мощностью. Эти параметры следует использовать только в качестве справочных; Для получения более подробной информации обратитесь к нашим инженерам.
