Калибровочные сферы

Запрос цены

О нас: http://ykprecisionparts.ru/1-4-inspection-gauge-ball.html

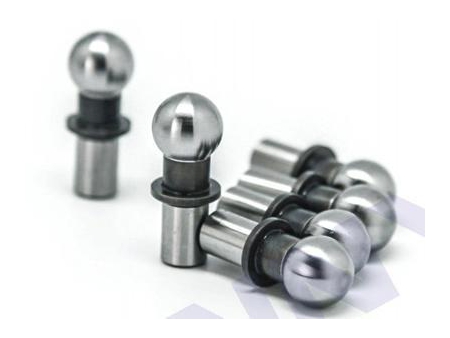

Описание калибровочных сфер
Калибровочные шарики являются широко применимым прибором для калибровки датчиков. Твёрдость прецизионных шаров, выполненных из нержавеющей стали 440-С, достигает 58-60 Rc. Степень эксцентричности не более 0.05мм. Наша фирма может выполнить калибровочные шары под ваши нужды на заказ.

Характеристики сфер

Калибровочные шары обладают высокой твёрдостью благодаря использования нержавеющей стали 440-С
Калибровочные шары характеризуются высокой износоустойчивостью благодаря предварительной обработке
В системе с КИМ калибровочные сферы могут быть использованы как точка отсчёта во время тестов
Калибровочные шары характеризуются высокой точностью со степенью эксцентричности менее 0.0001дюйма

Виды калибровочных шаров

Номер	A	B	C	D	Резьба E	Диаметр F	Нетто-вес (фунты) /10
10180	0.2500	0.1247	0.2000	0.58		1/4	1
10181	0.3750	0.1872	0.3000	0.75		3/8	1
10182	0.3750	0.3125	0.3000	0.74	8-32	1/2	3
10183	0.5000	0.2497	0.3125	0.63	6-32	1/2	3
10184	0.5000	0.2497	0.4000	0.93	6-32	1/2	3
10185	0.5000	0.2497	0.5000	0.88	6-32	1/2	3
10186	0.5000	0.3750	0.3750	1.31	10-24	5/8	6
10187	0.6250	0.3122	0.4500	1.08	8-32	5/8	6
10188	0.6250	0.3750	0.4500	1.42	10-24	5/8	7
10189	0.6250	0.3750	0.5000	1.47	10-24	3/4	9
10190	0.7500	0.3750	0.5625	1.53	10-24	3/4	1.3
10191	1.0000	0.5000	0.7000	1.64	10-24	1	2.5

Примечание: Калибровочные сферы можно подобрать по чертежам заказчика или выполнить на заказ

Применение в процессах на ЧПУ

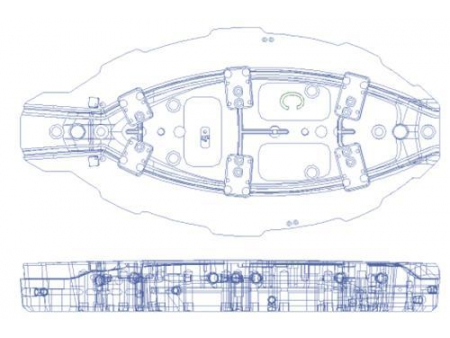

LED матрица особой формы состоит лишь из калибровочной подложки, в данной конструкции не задана первоначальная точка. В задней части присутствует индикатор часового типа.

Программный процесс

Первоначально нужно произвести лицевую сторону с грубым приближением и уже после откалибровать слоты и выемки с помощью калибровочных шаров до нужного значения точности.
После производим оборотную сторону и приступаем с чистовой обработке наклонных плоскостей
Наконец, необходимо закончить с лицевой стороной и используя калибровочные шары во время всего процесса

По окончанию данного процесса необходимо произвести калибровку прецизионными шарами, что бы убедиться в точности исполнения.

Применение в процессе электроискровой обработки

Это рабочая часть машинной пресс-формы, которая нуждается в электроискровой обработке
Для подобных неровных деталей, единственный способ как качественно обработать деталь это использовать калибровочные шары
Без использования калибровочных сфер вы не сможете быть уверенны в чистоте выполненных работ

Применение в процессах со свёрлами для глубоких отверстий

Что бы добиться необходимого уровня охлаждающего эффекта, отверстие для подачи СОЖ спроектировано так, что бы создавать необходимый зазор между формируемой поверхностью.
Отверстия для подачи СОЖ в автомобильных пресс-формах всегда располагаются под наклоном из-за расстояния между отверстием и оформляющей поверхностью. Пресс-форма может быть легко повреждена, если расстояние слишком мало, одновременно с этим, если расстояние слишком велико, не будет необходимого охлаждающего эффекта.
Процесс производства в устойчивой точке всегда затруднён в случае с наклонными поверхностями. Что приводит к сложностям в производстве наклонных отверстий для подачи СОЖ с обычными трёхмерными свёрлами
Мы смогли добиться устойчивости положения отверстий с помощью применения калибровочных сфер
