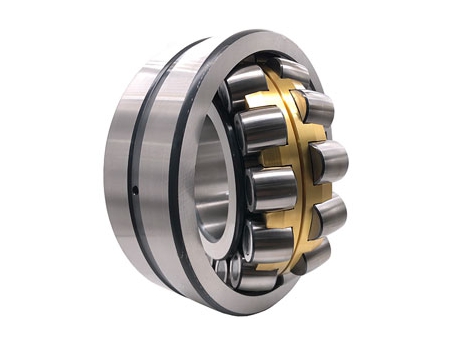

Сферические Роликоподшипники
- Наружный диаметр: 602 мм ~ 4726 мм
- Диаметр шарика: 30 мм ~ 75 мм
- Номинальная нагрузка: 129 Кн ~ 3410 Кн
Сферические роликовые подшипники имеют два ряда роликов с общей сферической дорожкой качения на наружном кольце. Внутреннее кольцо имеет две дорожки качения, наклоненные под углом к оси подшипника. Центр кривизны внешней дорожки качения совпадает с центром подшипника.
Сферический роликоподшипник является «самоустанавливающимся» подшипником и поэтому нечувствителен к погрешностям соосности вала относительно корпуса и к прогибу вала. Подшипник автоматически компенсирует угловые ошибки, вызванные изгибом вала и несоосностью. В дополнение к радиальной нагрузке подшипник также может воспринимать двунаправленные осевые нагрузки и комбинированные нагрузки. Он отличается большой несущей способностью, хорошей вибро и ударопрочностью.
Сферические роликоподшипники являются наиболее широко используемыми подшипниками в машиностроении, они используются для установки в различном механическом оборудовании, а также находят своё применение в металлургической, горнодобывающей, бумажной, судостроительной, текстильной, угольной, энергетической и других отраслях промышленности.
Сепараторы сферических роликоподшипников могут быть изготовлены из прессованной стали (CC), механически обработанного латунного сепаратора (CA), двух механически обработанных латунных сепараторов (MB) и прессованного усиленного стального сепаратора (E). Коды подшипников одной и той же конструкции могут отличаться. Ниже приведены характеристики распространенных типов сепараторов, используемых в сферических роликоподшипниках.
| Тип | Особенности |
| CC | Подшипник типа СС состоит из двух штампованных стальных сепараторов, без бортового внутреннего кольца и направляющего кольца, центрируемого по внутреннему кольцу. На него установлены симметричные сферические ролики, которые отличаются повышенной грузоподъемностью и более длительным сроком службы по сравнению с подшипником типа СА. |
| CA | Подшипник типа СА состоит из цельного обработанного латунного сепаратора, внутреннего кольца с фланцами с обеих сторон и направляющего кольца, центрируемого на внутреннем кольце. Он отличается более высокой предельной скоростью и относительно низким уровнем шума. |
| MB | Подшипник типа MB состоит из двух частей обработанного латунного сепаратора, внутреннего кольца с фланцами с обеих сторон и одного направляющего кольца, центрируемого на внутреннем кольце. Его производительность аналогична подшипнику типа CA, но с более низкой номинальной нагрузкой. |
| E | В новейшей конструкции подшипника типа Е используются симметричные сферические ролики, два сепаратора из штампованной стали, без бортовое внутреннее кольцо и направляющее кольцо, центрированное на сепараторах. Направляющее кольцо вокруг наружного кольца может улучшить состояние смазки на торце ролика за счет уменьшения трения, направляющего ролика в ненагруженной области и вспомогательного ролика, входящего в зону нагрузки. При этом длина ролика увеличивается, что значительно увеличивает грузоподъемность. Обычно номинальную нагрузку можно увеличить на 20%-35%. |
