Сферические упорные роликоподшипники
Сферические роликоподшипники имеют две дорожки качения на внутреннем кольце и сферическую дорожку качения со сферическими роликами на внешнем кольце. Поскольку центр дорожки качения на внешнем кольце совпадает с центром всего подшипника, эти подшипники являются самоустанавливающимися. Они автоматически регулируют эксцентриситет, независимо от того, связано ли это с погрешностью установки подшипников в корпусе или изгибом вала.
Эти подшипники нормально работают при перекосе от 1 до 25 градусов между центром внешнего кольца и внутренним кольцом. Они способны выдерживать радиальные и осевые нагрузки в обоих направлениях, а специальная радиальная несущая способность позволяет подшипникам выдерживать большие нагрузки и ударные нагрузки.

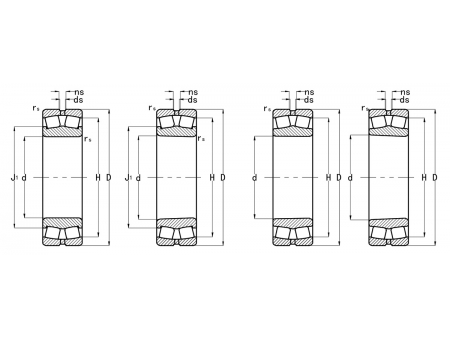

Обозначение подшипника | Габаритные размеры | Динамическая грузоподъёмность | Предельные скорости | Вес | ||||||
мм | N | об/мин | кг | |||||||
Цилиндрическое отверстие | Коническое отверстие | d | D | B | r | Динамическая радиальная нагрузка (Cr) | Радиальная статическая грузоподъёмность (Cor) | Консистентная смазка | Масло | (Прибл.) |
21304CA | 21304CAK | 20 | 52 | 15 | 1.1 | 31.7 | 32.1 | 6000 | 7500 | 0.175 |
21304CTN1 | 21304KCTN1 | 52 | 15 | 1.1 | 35.8 | 35.2 | 6000 | 7500 | 0.161 | |
22205CC | 22205CCK | 25 | 52 | 18 | 1 | 40 | 42 | 8000 | 10000 | 0.177 |
22205CA | 22205CAK | 52 | 18 | 1 | 40 | 42 | 8000 | 10000 | 0.177 | |
22205CTN1 | 22205KCTN1 | 52 | 18 | 1 | 42.2 | 45 | 8000 | 10000 | 0.178 | |
21305CA | 21305CAK | 62 | 17 | 1.1 | 42.7 | 45.5 | 5300 | 6700 | 0.277 | |
21305CTN1 | 21305KCTN1 | 62 | 17 | 1.1 | 42.5 | 45.8 | 5300 | 6700 | 0.258 | |
22206MB | 22206MBK | 30 | 62 | 20 | 1 | 34.5 | 39.3 | 5300 | 6700 | 0.29 |
22206CA | 22206CAK | 62 | 20 | 1 | 53.4 | 58.5 | 6300 | 8000 | 0.3 | |
22206CC | 22206CCK | 62 | 20 | 1 | 53.4 | 58.5 | 6700 | 8500 | 0.283 | |
22206CTN1 | 22206KCTN1 | 62 | 20 | 1 | 58.5 | 61.3 | 6700 | 8500 | 0.271 | |
21306CA | 21306CAK | 72 | 19 | 1.1 | 57.5 | 63.9 | 4500 | 6000 | 0.412 | |
21306CTN1 | 21306KCTN1 | 72 | 19 | 1.1 | 63.8 | 65.4 | 4500 | 6000 | 0.391 |
Сферические роликоподшипники широко используются в машиностроении, особенно в экскаваторах и поворотных кранах, а также в качестве основных подшипников в металлургической промышленности и ветроэнергетических установках.
