Производственное оборудование и технологии для катушек
Автоматическая намотка катушек с контролем натяжения провода для катушек электродвигателя

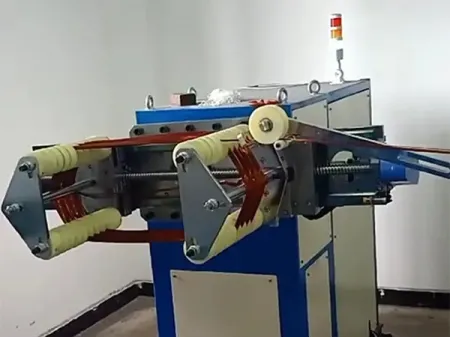

Станок для намотки катушек двигателя широко используется для производства крупных и средних катушек статора двигателей. Станок оснащен системой автоматической блокировки, плавающим устройством для автоматического уплотнения и выпрямления медного провода, которое также поддерживает контролируемое и постоянное натяжение проводника. Кроме того, электрические компоненты, используемые в данном намотчике, приобретены от известных поставщиков, что обеспечивает стабильную работу.

Особенности
  • В намоточном станке для катушек двигателя используется японская система ПЛК Mitsubishi, которым можно управлять с помощью шкафа управления и сенсорного экрана, который также имеет защиту от ошибочного касания. Все параметры можно вводить, настраивать и сохранять с помощью сенсорного экрана.
  • Провода разматывается с постоянным натяжением. После того, как предыдущая катушка была намотана и медный провод был обрезан, намоточный станок для катушек может поддерживать натяжение медного провода в пределах установленного значения натяжения.
  • Намоточный станок для катушек двигателя выполняет автоматический процесс намотки, охватывающий автоматическую загрузку провода, подсчет, резку и т. д. Длина намотки может автоматически регулироваться до установленной длины.
  • Процесс подачи контролируется серводвигателем, который может гарантировать точную длину подачи.
  • Намоточный станок имеет устройство обнаружения для проверки отсутствия провода или его обрыва, что позволяет электромагнитному проводу проходить через устройство. В случае, если провод оборван или количество проводов недостаточно, срабатывает бесконтактный выключатель, чтобы активировать сигнализацию и выключить машину. Затем намотчик катушек перезапустится и продолжит работу после устранения проблемы.
  • Машина для намотки катушек двигателя способна автоматически наматывать между пазами. После намотки паза она переходит к следующему пазу для намотки.
Рабочий процесс
  • Для начала настройте скорость вращения шпинделя в соответствии с процессом производства катушек двигателя.
  • Затем отрегулируйте точность натяжения.
  • Поместите катушку в указанное место и нажмите кнопку, чтобы закрыть крышку.
  • После того, как катушка намотает заданное количество витков, она автоматически заблокируется.
Характеристики
Длина тяговой линии 100-600 мм
Ширина проводника 0.2-3.5 мм
Толщина проводника 1-36
Длина катушки 300-950 мм
Ширина катушки 200-600 мм
Намотка шпульки R20, R25
Номер слота 4-10
Скорость обмотки 5-100 об/мин
Счетная емкость 999
Макс. загрузка 1400 кг
