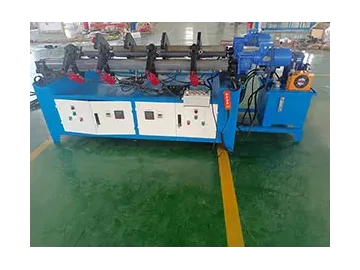

Пресс гидравлический для опрессовки катушек
Гидравлический пресс (гидроскоба) в основном используется для формования и коксования катушек двигателей крупного и среднего формата с большим поперечным сечением. Пресс оснащен четырьмя вспомогательными цилиндрами, двумя комплектами пресс-форм и вращающимся стендом, что касается процесса выпечки, для этого пресс оснащен высокоточной системой нагревания с постоянной температурой. Зона нагрева формы требует не больше 1 часа для нагревания до комнатной температуры по параметрам заданной температуры, что эффективно сокращает время запуска. В то же время, такие показатели, как температура, время и другие, могут быть установлены в соответствии с нуждами заказчика (температура регулируется в диапазоне 100 ℃ -220 ℃). Для обеспечения безопасности оборудования и оператора, пресс также оснащен системой временной сигнализации.
- Кроме загрузки и выгрузки предварительно намотанных проводов, все процессы пресса полуавтоматизировны.
- Система управления в полной мере учитывает все возможные риски опасности между различными частями системы, а также принимает различные защитные меры.
- Винт T22 и гидравлический цилиндр используются для затягивания и крепления верхней формы (с подвижной головкой на верхней поверхности, контактирующей с верхней формой).
- Два крепежа на одном столе могут перемещаться вдоль стола, а расстояние между ними можно регулировать, чтобы обеспечить возможность прессования катушек.
- Пресс оснащен столом, который можно поворачивать вручную. Благодаря "L" - образной рабочей поверхности стол можно гибко поворачивать в диапазоне углов поворота от 0° до 120°.
- Оба стола можно перемещать по направляющей на основании и фиксировать в нужном положении, а расстояние между двумя столами можно регулировать в диапазоне от 190 мм до 750 мм на этапе раскрытия рулона.
| Линейная длина катушки | 230-3000 мм |
| Длина нагрева | 3200 мм |
| Регулируемый диапазон нагрева | 190-1250 мм (плавная регулировка) |
| Угол поворота | 0°-140° |
| Шероховатость | 1.6 мкм |
| Плоскотность | 0.1 мм |
| Перпендикулярность | 0.5° (рабочая поверхность в форме “L” 90°-90.5°) |
| Мощность электрического нагрева | 18 киловатт |
| Температура | 140℃-220℃ |
