Шипорезный станок с ЧПУ для ящичного шипа (соединения "ласточкин хвост")

Запрос цены

О нас: http://woodmachines-ru.com/1-6-4-cnc-dovetail-machine.html

//Деревообрабатывающее оборудование

Автоматический станок для создания шиповых соединений типа "ласточкин хвост" в ящиках и мебельных компонентах

Деревообрабатывающее оборудование

Скорость вращения шпинделя18000 об/мин
Мощность двигателя шпинделя3.5 кВт
Установленная мощность5.0 кВт
Расстояние между шипамиНастраиваемое

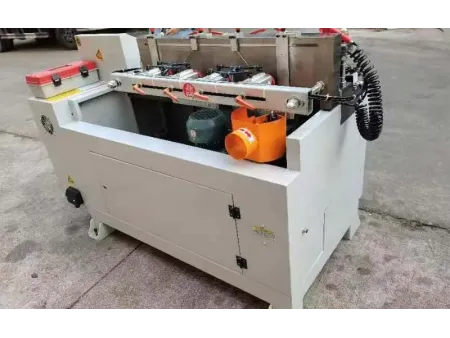

Станок с ЧПУ для изготовления соединений типа "ласточкин хвост" – это специализированное деревообрабатывающее оборудование, предназначенное для создания точных шиповых соединений, широко используемых в ящиках, шкафах и конструкционных мебельных компонентах. Соединения типа "ласточкин хвост" обеспечивают повышенную механическую прочность и устойчивость к выдергивающим и скручивающим нагрузкам, превосходя по долговечности стандартные шиповые соединения. Наш универсальный шипорезный станок позволяет выполнять высокоскоростную обработку с высокой точностью повторения, поддерживая как мелкосерийное индивидуальное производство, так и крупносерийный выпуск продукции.

Особенности

Оснащен высокоточным сервоприводом с шарико-винтовыми передачами и линейными направляющими, что обеспечивает точное и плавное движение шпинделя в процессе обработки
Конструкция с двумя рабочими позициями позволяет одновременно обрабатывать взимные части соединения – шип и проушину
Интуитивно понятный цифровой интерфейс ввода позволяет операторам задавать размерные параметры без необходимости программирования, делая работу быстрой и удобной даже для начинающих пользователей

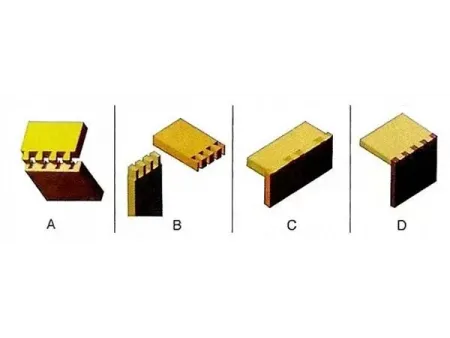

Справочная схема типов шипов

Технические параметры

Модель	HF-650	HF-900
Скорость вращения шпинделя	18000 об/мин	18000 об/мин
Мощность двигателя шпинделя	3.5 кВт	3.5 кВт
Мощность серводвигателя по оси X	0,75 кВт	0,75 кВт
Мощность серводвигателя по оси Y	0,75 кВт	0,75 кВт
Установленная мощность	5.0 кВт	5.0 кВт
Рабочая ширина	10-650 мм	10-900 мм
Рабочая толщина	5-25 мм	5-25 мм
Расстояние между шипами	Настраиваемое	Настраиваемое
Длительность цикла резки	3-30 сек	3-30 сек
Тип шипов	A/B/C/D/E/F/G/H	A/B/C/D/E/F/G/H
Рабочее давление воздуха	0.7 МПа	0.7 МПа
Размеры упаковки (Д×Ш×В)	1890×860×1190 мм	2140×860×1190 мм
Вес станка	663 кг (с деревянной коробкой)	830 кг
