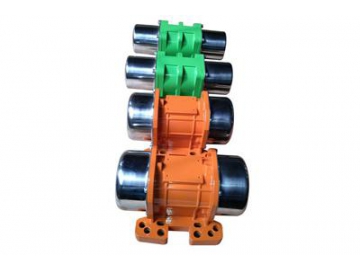

Вибратор внешний высокочастотный

Запрос цены

Веб-сайт: http://vibratorcn.ru/1-7-4-high-frequency-external-concrete-vibrator.html

ZF55-100
ZF65-150
ZF55-100K
HZF25-100
ZF35-100
ZF85-100
ZF150-150
Электронный преобразователь частоты

Применение

Скорость высокочастотного внешнего вибратора для бетона колеблется от 6000 до 12000 об/мин. В качестве источника питания используется электронный преобразователь частоты. Данный бетонный вибратор используется для изготовления тонкостенных конструкций и передачи вибраций на поверхность этих конструкций для получения гладкой поверхности.

Технические характеристики

Мощность двигателя: 0.25-1.5кВт
Макс. центробежная сила: 6-12кН
Макс. амплитуда: 0.5-2.4мм
Материал корпуса: литая сталь/алюминий
Входной источник питания: 48В 3-150Гц, 200Гц; 110В 3-150Гц, 200Гц; 250В 3-150Гц, 200Гц; 380В 3-150Гц, 200Гц
Электронный преобразователь частоты: ZEB150/165/10; ZEB150/165/6; ZEB200/165/10; ZEB200/165/6; ZEB200/68/4; ZEB200/56/3; ZEB200/30/2;

Модели внешних вибраторов

Высокочастотный внешний вибратор

Модель	Материал корпуса	Макс. центробежная сила (кН)	Частота вибраций (Гц/вибмин)	Амплитуда (полное значение) (мм)	Амплитуда (среднее значение) (мм)	Источник электропитания	Номинальный ток (A)	Номинальная выходная мощность (кВт)	Номинальная входная мощность (кВт)	Вес нетто (кг)
ZF25-100	Алюминий	6.57	100/6000	4.8	2.4	48В 3～ 200Гц	7.2	0.25	0.5	6.9
ZF35-100	Алюминий	6.57	100/6000	4.8	2.4	250В 3～ 200Гц	2	0.35	0.65	6.9
ZF55-100	Литая сталь	12	100/6000	2.2	1.1	48В 3～ 200Гц	12	0.55	0.7	22
						110В 3～ 200Гц	4.6
						380В 3～ 200Гц	1.3
ZF55-100K	Литая сталь	12	100/6000	2.2	1.1	48В 3～ 200Гц	12	0.55	0.7	26
						110В 3～ 200Гц	4.6
						380В 3～ 200Гц	1.3
ZF65-150	Литая сталь	12	150/9000	1.3	0.65	48В 3～ 150Гц	13.4	0.65	0.8	22
						110В 3～ 150Гц	4.8
						380В 3～ 150Гц	1.4
ZF65-150K	Литая сталь	12	150/9000	1.3	0.65	48В 3～ 150Гц	13.4	0.65	0.8	26
						110В 3～ 150Гц	4.8
						380В 3～ 150Гц	1.4
ZF85-100	Алюминий	13.32	100/6000	4.2	2.1	250В 3～ 200Гц	3.2	0.85	1.1	16
ZF90-200	Литая сталь	12	200/12000	1	0.5	48В 3～ 200Гц	14	0.9	1.1	22
						110В 3～ 200Гц	5
						380В 3～ 200Гц	1.5
ZF90-200K	Литая сталь	12	200/12000	1	0.5	48В 3～ 200Гц	14	0.9	1.1	26
						110В 3～ 200Гц	5
						380В 3～ 200Гц	1.5
ZF150-150	Алюминий	6	150/9000	1.2	0.6	250В 3～ 150Гц	4.7	1.5	1.75	18
						380В 3～ 150Гц	3

Спецификации монтажа

Крепление на кронштейне

Модель	Монтажный размер (мм)			Габаритный размер (мм)
Модель	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF25-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF35-100	125/135/140	90/115/65	8×Φ12.5 /4×Φ10.5	79	26	160	136	126	247
ZF55-100	150	100	4×Φ13	66	30	178	130	168	315
ZF65-150	150	100	4×Φ13	66	30	178	130	168	315
ZF85-100	120/154	120/90	4×Φ16.5 /4×Φ13	70	100	190	116	179	305
ZF90-200	150	100	4×Φ13	66	30	178	130	168	315
ZF150-150	180	120	4×Φ17	74	50	220	168	190	294

Быстрый монтаж

Модель	Габаритный размер (мм)
Модель	A	B	C	D	E	F	G	L	H	M	N	n-Φd
ZF55-100K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF65-150K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22
ZF90-200K	315	208	164	140	235	55	118	120	84	124	170	4-Φ22

Электронный преобразователь частоты серии ZEB

Принцип выбора:

Значение номинальной входной мощности, указанное в техническом паспорте высокочастотного внешнего вибратора, должно соответствовать выходной мощности электронного преобразователя частоты.

Номинальный ток высокочастотного внешнего вибратора должен быть меньше, чем выходной ток электронного преобразователя частоты.
(1) Электронный преобразователь частоты серии ZEB 200 (200Гц)

Модель	Емкость (кВА)	Вход (Фаза/Гц/В/A)	Выход (Фаза/Гц/В/A)	Габариты Д×Ш×В (мм)	Вес (кг)	Кол-во прикладных вибраторов
ZEB200/165/10	16.5	3/50/380/14	3/200/48/136	710×550×700	63	10(ZF55-100、ZF55-100K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/165/6	16.5	3/50/380/14	3/200/48/136	710×550×615	60	6(ZF90-200、ZF90-200K)
			3/200/110/55
			3/200/250/23
			3/200/380/14
ZEB200/68/4	6.8	3/50/380/6.0	3/200/48/80	650×435×600	50	4(ZF85-100)
			3/200/110/32
			3/200/250/13.5
			3/200/380/6.0
ZEB200/56/3	5.6	3/50/380/5.5	3/200/48/65	650×435×600	47	3(ZF35-100)
			3/200/110/26
			3/200/250/11
			3/200/380/5.5
ZEB200/30/2	3	3/50/380/4.5	3/200/48/36	650×435×600	40	2(ZF25-100)
			3/200/110/14.4
			3/200/250/6.0
			3/200/380/4.5

(2) Электронный преобразователь частоты серии ZEB150 (150Гц)

Модель	Емкость (кВА)	Вход (Фаза/Гц/В/A)	Выход (Фаза/Гц/В/A)	Габариты Д×Ш×В (мм)	Вес (кг)	Кол-во прикладных вибраторов
ZEB150/165/10	16.5	3/50/380/14	3/150/48/136	710×550×700	63	10(ZF65-150、ZF65-150K)
			3/150/110/55
			3/150/250/23
			3/150/380/14
ZEB150/165/6	16.5	3/50/380/14	3/150/48/136	710×550×615	60	6(ZF150-150)
			3/150/110/55
			3/150/250/23
			3/150/380/14
