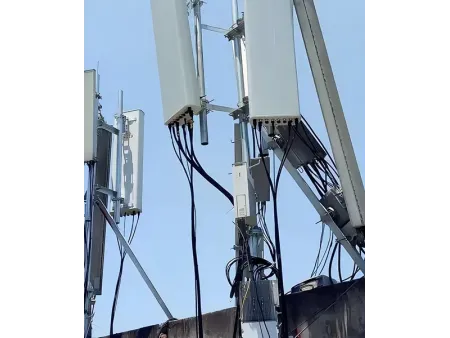

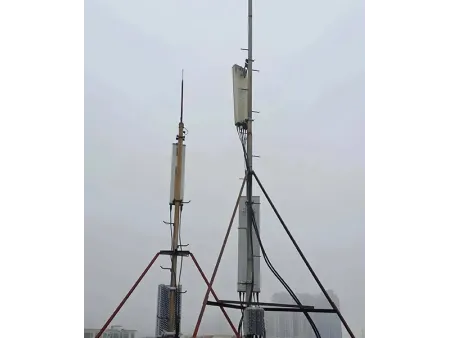

Кровельная мачта
Антенная мачта для установки на крыше зданий в телекоммуникационных проектах и сетях 5G, доступная в вариантах высотой от 5 до 35 метров
Кровельная мачта, также известная как крышная мачта или мачта для установки на крыше, представляет собой опорную конструкцию связи, размещаемую на зданиях для установки 5G-антенн, передающего оборудования и других телекоммуникационных систем. Использование уже имеющейся высоты здания позволяет расширять зону покрытия сигнала в плотной городской застройке без дополнительного занятия земельного участка. В центральных районах, где свободное пространство практически отсутствует, кровельные мачты позволяют развертывать или модернизировать мобильные сети без необходимости выделения новой площадки.
- Нормы проектирования ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- Диапазон высоты 5-35 м, по требованиям проекта
- Расчетная скорость ветра До 300 км/ч, в зависимости от проектных требований
- Обработка поверхности Горячее цинкование; Окраска
- Кровельные стойки и мачты
Конструкции монопольного типа используются в основном для размещения 5G-оборудования на крышах. Высота обычно составляет от 3 до 15 метров в зависимости от параметров здания и требований к антеннам. - Монопольные конструкции / башни из углового проката
Подходят для высотных зданий, где требуется более высокая прочность конструкции. Их высота обычно составляет от 6 до 20 метров. - Архитектурные или декоративные башни
Изготавливаются преимущественно из нержавеющей стали и чаще всего применяются на коммерческих и офисных зданиях. Такие конструкции сочетают функциональную опору для антенн с внешним видом, подобранным под окружающую архитектуру.
Типовые условия установки
Кровельные мачты обычно размещаются на жилых и коммерческих зданиях с железобетонными перекрытиями крыши, которые обеспечивают необходимую несущую способность для антенн и фидерных линий. Они подходят для размещения оборудования нескольких операторов и в отдельных случаях могут использоваться также для систем дорожного мониторинга или приема спутникового сигнала.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня или мачта на оттяжках |
| Стандарт | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Материал | Основной материал: трубчатая сталь или угловой прокат |
| Высота | 5-35 м, по требованиям проекта |
| Скорость ветра | До 300 км/ч, в зависимости от проектных требований |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Срок службы | Более 20 лет |
| Цвет | Оцинкованная поверхность или окрашенное исполнение по системе RAL, по требованиям проекта |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
- Анкерные болты
- Кронштейн для крепления антенны
- Медные компоненты заземления
- Соединительные пластины
- Антенная мачта
Опциональные комплектующие
- Болты для башен связи
- Заградительный огонь
- Лестница для подъема
- Медный молниеотвод
- Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
- За счет использования уже имеющейся высоты здания кровельные мачты позволяют расширять зону покрытия сигнала без затрат и земельных требований, связанных со строительством отдельной наземной башни.
- По сравнению с наземными башнями установки на крыше легче вписываются в городской силуэт и оказывают меньшее визуальное воздействие на окружающую застройку.
- Поскольку мачта опирается на существующую конструкцию здания, монтаж оборудования, осмотр и текущее обслуживание выполнять удобнее.
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
