Миниатюрный Вибростенд
Вибростенд для проверки надежности электронных компонентов, печатных плат и других небольших и легких образцов
Компактные системы виброиспытаний были специально разработаны в качестве универсальных и малогабаритных решений, предназначенных для инженеров, исследователей и преподавателей, которым требуется последовательная оценка устойчивости различных материалов и изделий к вибрационным воздействиям. Они часто используются в научно-исследовательских лабораториях, мастерских, условиях полевого технического обслуживания и учебных заведениях для оценки долговечности и механического поведения небольших компонентов.
Малогабаритные вибростенды широко применяются для вибрационных и усталостных испытаний, а также для измерений механического импеданса миниатюрных деталей и узлов. В зависимости от внутреннего механизма возбуждения компактные вибростенды доступны в двух конфигурациях: с постоянным магнитом, который поддерживает стабильное магнитное поле с помощью встроенных магнитов, и с обмоткой возбуждения, которая создает магнитное поле путем подачи тока на катушку возбуждения. Это различие позволяет пользователям выбирать наиболее подходящую конфигурацию для своих задач, обеспечивая при этом точные и воспроизводимые испытания, соответствующие реальным условиям эксплуатации.

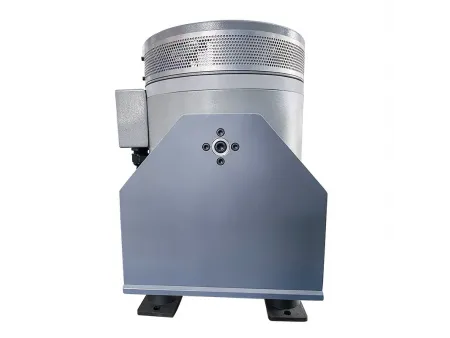

- Вибростенд с постоянным магнитом

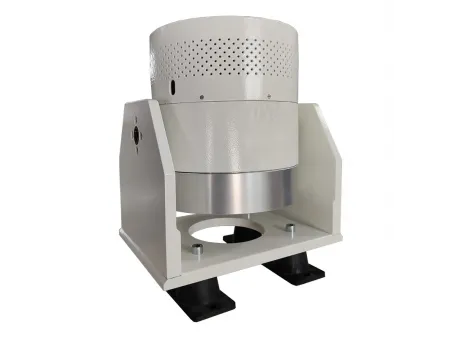

- Вибростенд с обмоткой возбуждения
- Индивидуальные приспособления
- Регулятор вибрации
- Сенсоры
Регулятор вибрации сначала генерирует маломощный управляющий сигнал, который балансируется и уточняется в процессе итерационной обработки. Затем этот сигнал подается на усилитель мощности, где усиливается и передается на приводную катушку вибростенда. Усиленный сигнал приводит в движение подвижную катушку, создавая требуемое вибрационное воздействие. Акселерометр непрерывно отслеживает вибрационный отклик и передает обратный сигнал в регулятор, который в реальном времени корректирует его для поддержания стабильного и точного выходного воздействия. Данный процесс формирует систему замкнутого контура управления, обеспечивая точные показатели вибрации на протяжении всего испытания.
| Модель | | |
| Синусоидальная вибрация (Н) | 500 | 500 |
| Диапазон частот (Гц) | 5~6 000 | 5~10 000 |
| Макс. ход (мм) | 10 | 15 |
| Макс. скорость (м/с) | 1.2 | 1.2 |
| Макс. ускорение (м/с²) | 300 | 300 |
| Макс. масса загрузки (кг) | 3 | 20 |
| Эффективная движущая масса (кг) | 1.5 | 1.7 |
| Диаметр якоря (мм) | Ø95 | Ø120 |
| Тип возбуждения | Постоянный магнит | Обмотка возбуждения |
| Резонансная частота (Гц) | 5 000 (ном.)±10% | 5 000 (ном.)±10% |
| Размеры (мм) | 290×226×352 | 369×306×442 |
| Масса вибростенда (кг) | Около 80 | Около 118 |
| Усилитель мощности Модель PA-1200 | ||
| Требования к питанию (ВА) | 220В переменного тока /-10%, 50 Гц, 1500 ВА | |
| Коэффициент гармоник (активная нагрузка) | < 0,1% | |
| Диапазон частот | Постоянный ток-10 000 Гц | |
| Масса усилителя (кг) | Прибл. 29 | |
| Размеры усилителя (мм) | 480×460×160 | |
