Серия J30J
Применение прямоугольных разъемов

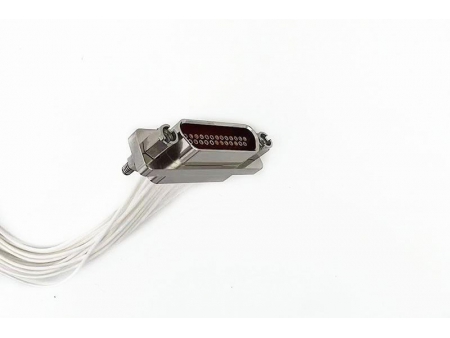

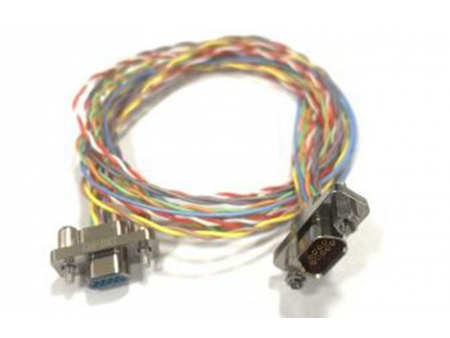

Наши разъемы серии J30J имеют компактную, легкую и миниатюрную конструкцию высокой плотности, обеспечивают надежную взаимосвязь электрических цепей между соединениями кабель-кабель, кабель-плата и плата-плата.

J30J-9TJ
J30J-25ZKP
J30J-31TJNP5-J
J30J-74TJL
J30J-74ZKWP7-J
J30J-100TJWP7
J30J-144ZKNP5-J
Общие сведения
  • Соответствуют стандарту GJB2446A (эквивалентно MIL-C-83513)
  • Положительные контакты имеют эластичные скрученные штифты
  • Контакты высокой плотности с шагом 1,27 мм
  • Конструкция металлического экранированного корпуса аналогична серии MDM из США
  • Доступны одиннадцать спецификаций (от 9 до 144 контактов)
  • Доступна модификация концевой заделки для печатных плат
  • Корпоративные стандарты: для печатных плат доступна модификация концевой заделки
    • Стандартные продукты серии J30J: 21E0.204.118JT
    • Изделия с гелевым уплотнением серии J30JM: Q/21EJ618
    • Стеклокерамическое уплотнение серии J30J: Q/21EJ1001
Окружающая среда

Наши прямоугольные соединители серии J30J разработаны специально для работы в тяжелых условиях и рассчитаны на сильные вибрации, удары и другие неблагоприятные условия. Разъемы подходят для применений, требующих особого внимания к использованию пространства и легкому оборудованию.

Основные технические характеристики
  • Рабочая температура: от -55°C до 125°C
  • Номинальный ток: 3А
  • Контактное сопротивление: ≤ 10 мОм
  • Сопротивление изоляции: ≥ 5000 МОм при комнатной температуре; ≥100 МОм во влажных условиях
  • Выдерживаемое напряжение: 800 В
  • Виброустойчивость: от 10 до 2000 Гц с ускорением 196 м/с²
  • Ударопрочность: ускорение 735 м/с²
  • Сопротивление ускорению: 735 м/с
  • Механический срок службы: 500 циклов
  • Индикатор скорости утечки воздуха (для герметичных изделий серии J30J, при перепаде давления в одну атмосферу):
    • Серия J30JM: 5×10-2Па•см3/с J30JM1
    • Серия J30JMD1: 1×10-3Па•см3
  • Рекомендуемый момент затяжки стопорных винтов:
    • от 9 до 100 контактов: от 0,15 до 0,2 Н•м
    • 144 контакта: от 0,2 до 0,3 Н•м
  • Испытание соляным туманом: 96 часов
