Серия J30
Общие сведения
  • Соответствуют стандарту GJB2446A (эквивалентно MIL-C-83513)
  • Положительные контакты имеют эластичные скрученные штифты
  • Контакты высокой плотности с шагом 1,27 мм
  • Пластиковая конструкция корпуса (аналогичная серии MD из США)
  • Доступны семь спецификаций (от 9 до 51 контакта)
  • Доступна модификация концевой заделки для печатных плат

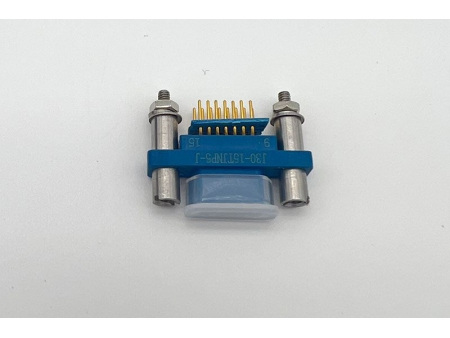

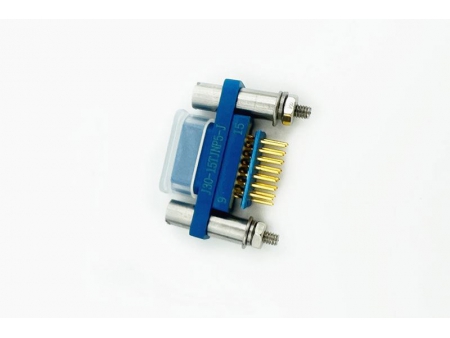

J30-15TJNP5-J
Применение прямоугольных разъемов

Наши разъемы серии J30 имеют компактную, легкую и миниатюрную конструкцию высокой плотности, обеспечива надежную взаимосвязь электрических цепей между соединениями кабель-кабель, кабель-плата и плата-плата.

Окружающая среда

Наши соединители рассчитаны на работу в тяжелых условиях, широко используются при сильных вибрациях, ударах и в других неблагоприятных условиях. Разъемы подходят для применений, требующих особого внимания к использованию пространства и легкому оборудованию.


Категории продукции
Обжимные разъемы и гнезда серии J30:

Характеризуются обжимным соединением между контактами и проводами.

Вертикальные разъемы и разъемы для печатных плат серии J30

Доступны три типа в разъемов зависимости от шага сетки печатной платы (шаг × шаг строки):
N: 2.54x1.6
N1: 2.54x2.54
N-J: 1.27x2.54

Прямоугольные разъемы и разъемы для печатных плат серии J30

Предлагается два типа разъемов в зависимости от шага сетки печатной платы (шаг × шаг строки):
W: 2.54x2.54
W-J: 1.27x2.54

Общие сведения
  • Рабочая температура: от -55°C до 125°C
  • Влажность: 95% при 40°C
  • Номинальный ток: 3А
  • Контактное сопротивление: ≤ 10 мОм
  • Сопротивление изоляции: ≥ 5000 МОм при комнатной температуре
  • Выдерживаемое напряжение: 800 В при комнатной температуре
  • Виброустойчивость: от 10 до 2000 Гц с ускорением 196 м/с²
  • Ударопрочность: ускорение 735 м/с²
  • Механический срок службы: 500 циклов
