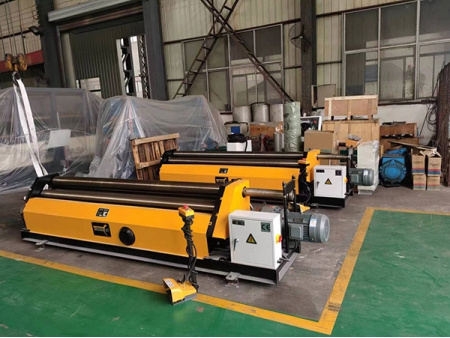

3-валковый механический вальцегибочный станок
Мы предлагаем 3-валковый механический вальцегибочный станок, который разработан с учетом требований гибки металлических листов. Станки доступны в симметрическом, асимметрическом и вертикальном исполнении. Листогибочные станки играют ключевую роль в холодной прокатке и создании цилиндрических и дуговых форм высокой точности, что гарантирует удовлетворение нужд в различных отраслях машиностроения, включая производство котлов, химическую переработку, горнодобывающую промышленность, развитие инфраструктуры и военно-морское строительство.
Симметрический 3-валковый станок представляет собой уникальное устройство для обработки стального листа толщиной от 3 до 40 мм, обеспечивая однородность продукции для различных проектов.
Асимметрический сгибатель отличается двойной функциональностью, что позволяет выполнять сложную предварительную предварительную гибку и другие процессы сгибания. Наш станок отличается простотой в эксплуатации и точной работой со стальными листами в диапазоне толщины от 1 до 10 мм.
- Строительная техника (ковш экскаватора)
- Строительная техника (дорожный каток)
- Конвейерный ролик
- Смесительные барабаны (бочки) автобетоносмесителей
- Бойлер
- Стальной силос
- Барабанная сушилка
- Сосуд под давлением
| Модель | Макс. толщина листа (мм) | Макс. ширина листа (мм) | Предел текучести (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) |
| | 4 | 1500 | 245 | 5 | 150 | 3 |
| | 6 | 1500 | 245 | 5 | 150 | 4 |
| | 6 | 2000 | 245 | 4.5 | 170 | 5.5 |
| | 6 | 3200 | 245 | 4.5 | 220 | 7.5 |
| | 8 | 2000 | 245 | 4.5 | 185 | 5.5 |
| | 8 | 2500 | 245 | 4.5 | 240 | 7.5 |
| | 12 | 2000 | 245 | 4.5 | 240 | 7.5 |
| | 12 | 2500 | 245 | 4.5 | 260 | 11 |
| | 12 | 3000 | 245 | 4 | 280 | 11 |
| | 16 | 2000 | 245 | 4 | 260 | 11 |
| | 16 | 2500 | 245 | 4 | 280 | 15 |
| | 16 | 3200 | 245 | 4 | 340 | 18.5 |
| | 20 | 2000 | 245 | 4 | 280 | 15 |
| | 20 | 2500 | 245 | 4 | 340 | 18.5 |
| | 25 | 2000 | 245 | 4 | 330 | 18.5 |
| | 25 | 2500 | 245 | 4 | 370 | 22 |
| | 30 | 2500 | 245 | 4 | 420 | 30 |
| | 30 | 3000 | 245 | 4 | 450 | 37 |
| Модель | Макс. толщина листа (мм) | Макс. ширина листа (мм) | Предел текучести (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) |
| | 2 | 1000 | 245 | 5 | 100 | 2.2 |
| | 2 | 1200 | 245 | 5 | 105 | 2.2 |
| | 2 | 1500 | 245 | 5 | 108 | 2.2 |
| | 2 | 2000 | 245 | 5 | 115 | 2.2 |
| | 4 | 1000 | 245 | 4.5 | 115 | 3 |
| | 4 | 1200 | 245 | 4.5 | 118 | 3 |
| | 4 | 1500 | 245 | 4.5 | 120 | 3 |
| | 4 | 2000 | 245 | 4.5 | 130 | 3 |
| | 6 | 1000 | 245 | 4.5 | 145 | 3 |
| | 6 | 1500 | 245 | 4.5 | 150 | 4 |
| | 6 | 2000 | 245 | 4.5 | 160 | 4 |
| | 8 | 2000 | 245 | 4.5 | 170 | 4 |
| | 8 | 2500 | 245 | 4.5 | 190 | 5.5 |
-
-
- Прочно приваренные к основанию, упрочненные конические устройства предназначены для прокатки, а также обеспечивают стабильность и долговечность всей конструкции.
- Станок оснащен высококачественными муфтами для обеспечения различного рода сцепления, а также отличается легкой установкой и надежной структурой.
- Используются кованые винтовые стержни и червячная передача с износостойким сплавом на основе цинка для червячных колес и гаек, что обеспечивает стабильную работу.
- В 3-валковом станке используются электрические компоненты Siemens. Они обеспечивают сверхпрочные линейные направляющие конструкции.
- Предлагаем все компоненты трансмиссии и подъемного механизма листогибочного устройства, такие как винт, шестерни, выкованные с высокой точностью.
- Для достижения оптимальной производительности, цельнокованые прокатные валы подвергаются термообработке.
- Модели среднего и крупного размера оснащены подъемным двигателем YZR для обеспечения стабильности мгновенного тока при запуске, а редуктор ZSY с твердой поверхностью зубьев обеспечивает высокий крутящий момент и долговечность.
- Сплошные прокатные валы оснащены системой обнаружения дефектов.
- Вальцы (ролики) подвергаются закалке и отпуску, что обеспечивает твердость HRB-240-280 для повышения упругости.
- Поверхностное упрочнение роликовых валов HRC45-50, гарантирует высокую устойчивость к износу.
- Наличие удобной операционной панели обеспечивает удобную эксплуатацию и эффективность.
