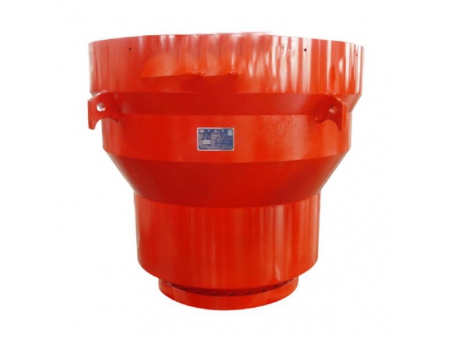

Отклонитель
Отклонитель - это устройство, прикрепленное к устью скважины для управления скважиной при бурении нефтяных скважин. Отклонители жидкости, работающие с системой регулирования давления жидкости, четырехходовым клапаном и другими клапанами, могут перенаправлять поток жидкости и газа низкого давления, обеспечивая при этом безопасность работников и оборудования. Отводящее устройство также может герметизировать головки буровых инструментов всех форм и размеров, таких как бурильные трубы, бурильные манжеты и обсадные трубы, для выпуска жидкостей и газа в различных направлениях.
Особенности
- Отклонитель FH 76-7 имеет компактную конструкцию, состоящую из пяти основных компонентов: головки, корпуса, поршня, сферической резины и пылезащитного уплотнения.
- Внутренняя часть отклонителя устойчива к воздействию буровых растворов и электрохимической коррозии, что повышает эффективность устройства и продлевает срок его службы.
Технические параметры
Номинальный диаметр: 762 мм (30")
Номинальное давление: 7 MPПa (1,000 пси)
Регулирующее давление: ≤14 MПa (2,000 пси)
Рекомендуемое рабочее давление: ≤10.5 MПa (1,500 пси)
Особенности
- Корпус отклонителя полностью герметичен.
- Отклонитель снабжен стойкими к истиранию пластинами, прикрепленными под головкой для предотвращения истирания между опорной частью из сферической резины и головкой.
- Отклоняющая головка соединена с корпусом как цельная конструкция из паза и шипа, что делает ее удобной для сборки и разборки.
- Привод отклонителя открывается под действием веса поршня и отскока сферической резины и закрывается под действием гидравлических сил
- Внутренняя часть отклонителя устойчива к воздействию буровых растворов и электрохимической коррозии, что повышает эффективность устройства и продлевает срок его службы.
Технические параметры
Номинальный диаметр: 749.3 мм (29 1/2")
Номинальное давление: 3.5 MПa (500 пси)
Регулирующее давление: ≤12 MПa (1,700 пси)
Рекомендуемое рабочее давление: 10.5 MПa (1,500 пси)
Размер отверстия: 127～749.3 мм (5"～29 1/2")
