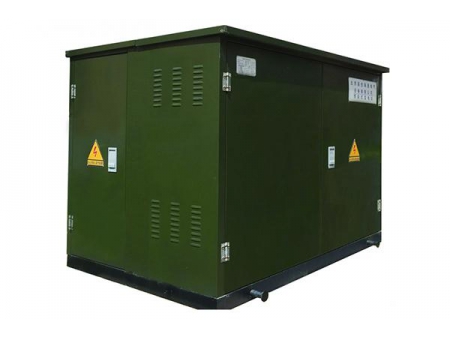

Трансформаторная подстанция шкафного типа
This product has been discontinued and removed from our shelves.
Трансформаторная подстанция шкафного типа ZGS11 является заменой Американского трансформатора, изготовленной компанией HCRT. Данный продукт состоит из высоковольтного выключателя нагрузки и высоковольтного предохранителя, которые погружены в трансформаторное масло. Его можно разделить на два типа: находящийся в одном отсеке с трансформатором и не находящийся. Масляной бак хорошо запечатан и оснащен измерителем температуры масла, измерителем уровня масла, измерителем давления, клапаном сброса давления, сливным устройством и другими компонентами, позволяющими отслеживать рабочее состояние трансформатора.
Трансформаторная подстанция шкафного типа используется для городских электрических сетей, всеобщего доступа, садов и жилых районов.
| Номинальная мощность трансформатора (KVA) | Номинальный ток низкого напряжения(0.4кВ)(A) | Номинальный ток высоко напряжения(10кВ)(A) | Номинальный ток включения предохранителя (A) | Номинальный ток резервного предохранителя (A) | Номинальный ток сетевого выключателя низкого напряжения (A) |
| 50 | 72.2 | 2.89 | 4 or 6 | 50 | 100 |
| 80 | 115.5 | 4.62 | 6 | 50 | 160 |
| 100 | 14.3 | 5.77 | 6 or 10 | 50 | 200 |
| 125 | 180.4 | 7.22 | 10 | 50 | 250 |
| 160 | 230.9 | 9.24 | 15 | 63 | 315 |
| 200 | 288.7 | 11.55 | 15 | 63 | 400 |
| 250 | 360.8 | 14.43 | 20 | 80 | 500 |
| 315 | 454.7 | 18.19 | 25 | 100 | 630 |
| 400 | 577.4 | 23.09 | 25 | 100 | 800 |
| 500 | 721.7 | 28.87 | 40 | 125 | 1000 |
| 630 | 909.3 | 36.37 | 40 | 125 | 1250 |
| 800 | 1157.7 | 46.19 | 63 | 150 or 175 | 1600 |
| 1000 | 1443.4 | 57.74 | 63 or 80 | 175 | 2000 |
| 1250 | 1804.2 | 72.17 | 80 or 100 | 175 or 100 | 2500 |
| 1600 | 2309.4 | 92.38 | 125 | 150 | 3000 |
| Модель | Номинальная мощность (KVA) | Величина напряжения | связная группа | |||||
| Высоковольтный (KV) | диапазон переключения ответвлений высокого напряжения (%) | Низковольтный (KV) | потери при холостом ходе (KW) | потери под нагрузкой (KW) | ток холостого хода (%) | |||
| S11-30/10 | 30 | ±5 or±2x2.5 | 0.4 | 0.1 | 0.6 | 1.61 | ||
| S11-50/10 | 50 | 0.13 | 0.87 | 1.4 | ||||
| S11-63/10 | 63 | 0.15 | 1.04 | 1.3 | ||||
| S11-80/10 | 80 | 0.18 | 1.25 | 1.30 | ||||
| S11-1 00/10 | 100 | 0.2 | 1.5 | 1.3 | ||||
| S11-12 5/10 | 125 | 6 | 0.24 | 1.8 | 1.2 | |||
| S11-1 60/10 | 160 | 0.28 | 2.2 | 1.1 | ||||
| S11- 200/10 | 200 | 6.3 | Dyn11 | 0.34 | 2.6 | 1.1 | ||
| S11- 250/10 | 250 | 0.4 | 3.05 | 1.0 | ||||
| S11- 315/10 | 315 | 10 | 0.48 | 3.65 | 1.0 | |||
| S11- 400/10 | 400 | 0.57 | 4.3 | 0.9 | ||||
| S11- 500/10 | 500 | 10.5 | 0.68 | 5.15 | 0.8 | |||
| S11- 630/10 | 630 | Yyn0 | 0.81 | 6.20 | 0.8 | |||
| S11- 800/10 | 800 | 0.98 | 7.5 | 0.7 | ||||
| S11- 1000/10 | 1000 | 1.15 | 10.3 | 0.7 | ||||
| S11- 1250/10 | 1250 | 1.36 | 12.0 | 0.6 | ||||
| S11- 1600/10 | 1600 | 1.64 | 14.5 | 0.6 | ||||
-Трансформаторная подстанция кабельного типа очень компактна, 1/3-1/5 блокового типа с такой же мощностью.
-Высокое напряжение позволяет обеспечить защиту комбинированного устройства в предохранителе переключателя нагрузки
- высоковольтное соединение можно использовать для кольцевой электросети, блока двойного энергопитания, что позволяет добиться гибкости и надежности подачи электроэнергии
-Работоспособность данного устройства безупречно: малопотребляющий, малошумный, низкотемпературный, высокая перегрузочная способность, низкий показатель короткого замыкания, высокая ударопрочность
-Отвечает всем требованиям низкого давления, что помогает удовлетворить потребности клиентов
-Высота: не более 2000 метров; уровень загрязнения поверхности: IV
-Температура: -40 ℃- 40 ℃
-Скорость ветра: не более 35м/сек; Магнитуда землетрясения: не более 8
-Вблизи не использовать огнеопасные, взрывоопасные, химические вещества.
