Комплектная трансформаторная подстанция (КТП)

Запрос цены

О нас: http://hvpower-equip.ru/2-13-box-type-transformer-substation/index.html

Стандарты: GB/T 7251.1, GB/T 7251.12, GB/T 20641, GB/T 17467, GB/T 110022, IEC 61439-1:2020, IEC 61439-2:2020, IEC 62208:2023, IEC 62271-202:2006, IEC 62271-200:2021

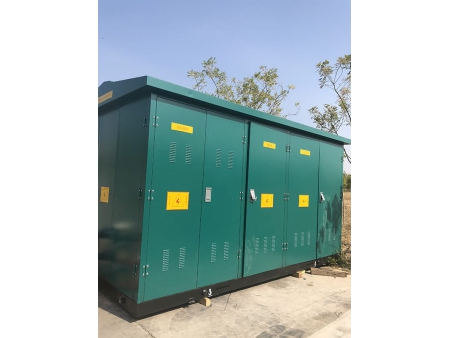

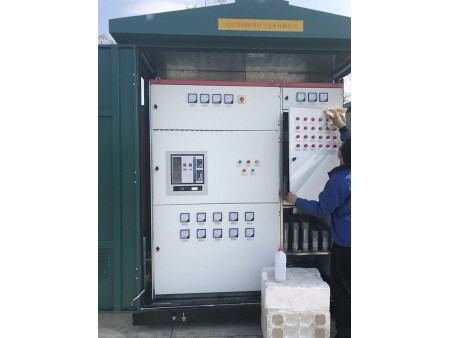

Серия YBM - это сборные трансформаторные подстанции европейского типа, представляющие собой комплексный блок для преобразования и распределения электроэнергии, объединяющий высоковольтное распределительное устройство, трансформатор и низковольтное распределительное устройство. Подстанции данной серии отличаются эстетичным дизайном, гибкой конфигурацией и компактной конструкцией. Возможна комплектация высоковольтными выключателями нагрузки и интеллектуальными интерфейсами, поддерживающими функции телеметрии, дистанционной сигнализации, регулирования и управления. Компания HCRT предлагает в рамках данной линейки стандартные, компактные и альтернативные решения.

Технические характеристики

Высоковольтный отсек	Номинальное напряжение (кВ)		12
	Номинальный ток (A)		630
	Номинальная частота (Гц)		50
	Номинальный ток короткого замыкания (кА/с)		20
	Номинальный пиковый выдерживаемый ток (кА)		50
	Выдерживаемое напряжение промышленной частоты	от провода на землю(кВ)	42
		полюс к полюсу (кВ)	48
	Выдерживаемое напряжение грозового импульса	от провода на землю(кВ)	75
		полюс к полюсу (кВ)	85
Трансформаторное отделение	Номинальное напряжение (кВ)		12/0.4
	Номинальная мощность (кВА)		50-1600
Низковольтный отдел	Номинальное напряжение (кВ)		220
	Номинальный ток главной цепи		100-3200
	Ток ответвленной линии (А)		5-800
	Номинальный кратковременно допустимый сквозной ток главной цепи		50
	Максимальные значения тока главной цепи (кA)		63
Кожух	IP		IP44
	Уровень шума (дБ)		≤45
	Нагрев (K)		10

Особенности

Безопасная и секционированная конструкция:

состоит из физически изолированных отсеков - высоковольтного, трансформаторного и низковольтного, а также оснащена надежной системой межблочной блокировки «пять защит», обеспечивающей безопасность эксплуатации.

Гибкая конфигурация выключателей нагрузки (ВН):

в качестве высоковольтных коммутационных аппаратов могут применяться полностью изолированные шкафы с элегазовой (SF6) изоляцией, РМУ с твердой изоляцией, а также РМУ с вакуумной изоляцией. Дополнительно предусмотрена возможность моторизованного управления и автоматизации через интеграцию с терминалами DTU.

Разнообразные варианты трансформаторов:

трансформаторы могут быть сухими или маслонаполненными и характеризуются низкими энергетическими потерями, сниженным уровнем шума, умеренным тепловыделением, высокой перегрузочной способностью, устойчивостью к коротким замыканиям и превосходной механической прочностью.

Условия эксплуатации

Температура: ±50℃

Уровень загрязнения: IV

Влажность: среднесуточная ≤95%, среднемесячная ≤90%

Сейсмичность: 8

Условия установки: Места, свободные от огнеопасных, взрывоопасных и химически коррозионных факторов.
