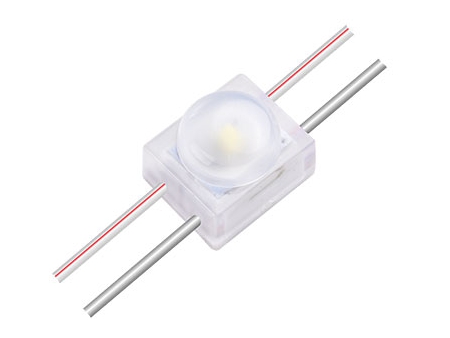

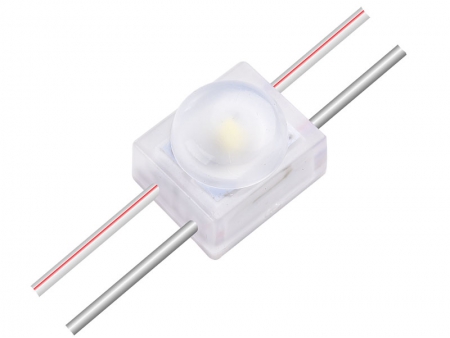

MKX292B (0.36Вт)

Запрос цены

О нас: http://factory-ledlighting.ru/2-2-1-1-mkx292b-0-36w.html

Модули подсветки

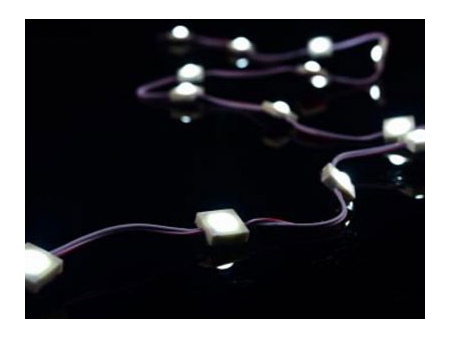

Соединяются гибкими кабелями;
Тип защиты (модули): IP65
Индекс цветопередачи Ra: ≥75
Световой поток на модульную цепь: 35лм
CE маркировка;
5 лет гарантии;

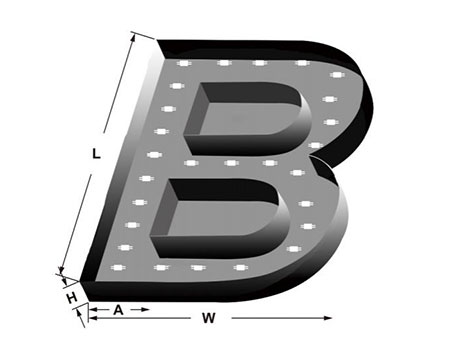

Подходят для подсветки светового короба и вывесок размером 6-18см;

Общие сведения:

Используется источник света SMD2835, характеризуется хорошей цветопередачей;
доступны в чистом белом цвете и холодном белом цвете;
При производстве используется технология литья под давлением из ПВХ. Модули отличаются высокой степенью устойчивости к погодным условиям и деформации;
Огнестойкость до UL94V-0;
Оптическая линза с углом свечения 170° обеспечивает низкое энергопотребление, высокую степень яркости, длительным сроком службы и высокой производительностью, не требует технического обслуживания;

Технические характеристики:

Модель	Чиповый светодиод	Цвет света	Цветовая температура (K)	Номинальное напряжение (В)	Мощность (Вт)	Световой поток	Номинальная эффективность (лм/Вт)	Угол свечения	Номинальный ток（мA）	Сертификат	Индекс цветопередачи, R (CRI)
						(лм)		( °)
MKX292B	2835	холодный белый	9000-12000	12	0.36	35	97	160	30	CE RoHS	≥75
		чистый белый	7000-8000	12	0.36	35	97	160	30	CE RoHS	≥75

Другие технические характеристики:

Макс. длина цепи	Цвет	Светодиодный трансформатор	Вес (г/ед)	Рабочая температура (℃)	Температура (℃)	Степень защиты IP (модули)	Размер	Число светодиодов на модуль	Гарантийный период (год)
							(ДхШхВ), мм
20	Белый	постоянное напряжение	6	-25～ 60	-25～ 70	IP65	11.9х10х8.9	1	5

Монтаж или схема подключения

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

Инструкция по установке:

Главный кабель питания: 2x1.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
При установке, пожалуйста, используйте схему;
Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
Не прикасаться к проводам под напряжением;
Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

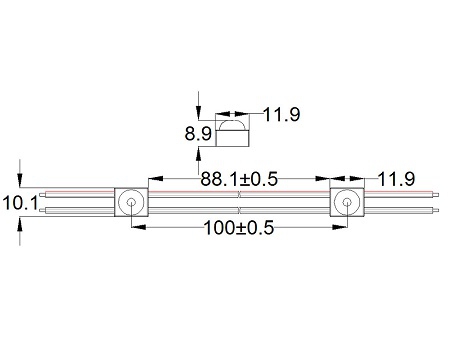

Размеры:

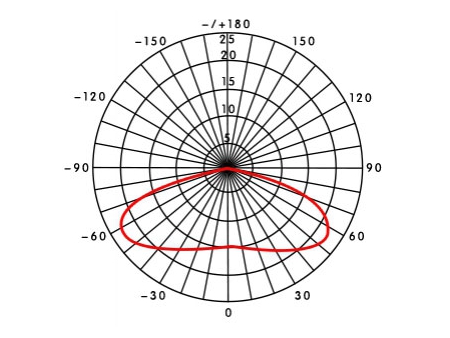

Кривая распределения света:

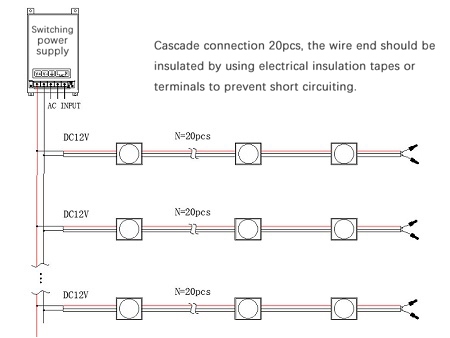

Схема соединения:
