Однофазное твердотельное реле NNG1-2/032F-22,38 DC-AC 10-40A

Однофазное твердотельное реле NNG1-2/032F-22,38 DC-AC 10-40A
Однофазное твердотельное реле NNG1-2/032F-22,38 DC-AC 10-40A
Однофазное твердотельное реле NNG1-2/032F-22,38 DC-AC 10-40A
Запрос цены

Однофазное твердотельное реле NNG1-2/032F-22,38 DC-AC 10-40A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении однофазное реле NNG1-2/032F-22,38 DC-AC 10-40A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленность, в которых необходимо предотвратить взрыв, обвал, грязь и разрушения.

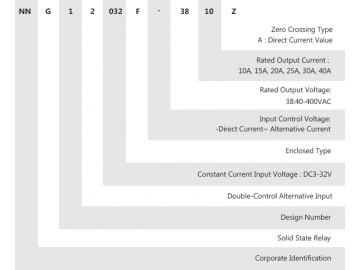

Объяснение обозначений модели
Характеристики однофазного твердотельного реле NNG1-2/032F-22,38 DC-AC 10-40A
Управляющее напряжение 032:3-32VDC
Управляющий ток Одноцепный<15mA
Напряжение включения 3VDC
Напряжение выключения 1VDC
Обратное напряжение 32VDC
Нагрузочное напряжение 38: 40-440VAC
Ток нагрузки 10,15,20,25,30,40A(каждая цепь)
Напряжение переходного процесса 38:900VAC
Падение напряжения (для перехода во включенное состояние) AC:≤1.6VAC
Время включения-отключения AC:≤10mS
Ток утечки в закрытом состоянии AC:≤10mA
Электрическая прочность диэлектрика ≥2500VAC
Изоляционное сопротивление Тестирование при 500MΩ,500VDC
Температура окружающей среды -30℃~80℃
Вид установки Установка винтами
Вес реле ≈87г
Размер 57.2×43.5×29мм
Примечание В случае если нагрузка более 10А, устанавливается радиатор; в случае превышения рабочей температуры 80℃ устройство охлаждается вентилятором.

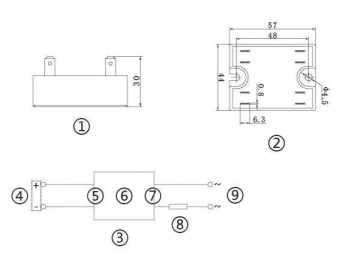

Размер и установка

① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача управляющего напряжения ⑤ Входное реле ⑥ ТТР ⑦Выходное реле ⑧ Нагрузка ⑨ Подача мощности, поглощаемой в нагрузке.
