Однофазное твердотельное реле NNG1-1/032F-38 DC-AC 1A

Однофазное твердотельное реле NNG1-1/032F-38 DC-AC 1A
Однофазное твердотельное реле NNG1-1/032F-38 DC-AC 1A
Однофазное твердотельное реле NNG1-1/032F-38 DC-AC 1A
Запрос цены

Однофазное твердотельное реле NNG1-1/032F-38 DC-AC 1A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении однофазное реле NNG1-1/032F-38 DC-AC 1A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленность, в которых необходимо предотвратить взрыв, обвал, грязь и разрушения.

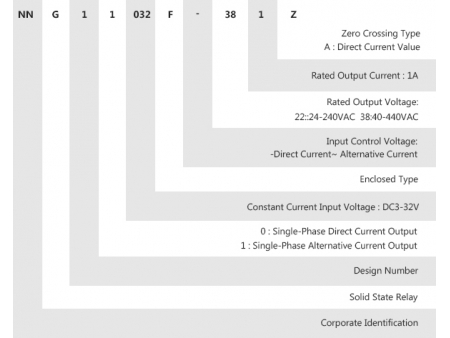

Объяснение обозначений модели
Характеристики однофазного твердотельного реле NNG1-1/032F-38 DC-AC 1A
Управляющее напряжение 032:3-32VDC
Управляющий ток 6-35mA
Напряжение включения 3VDC
Напряжение выключения 1VDC
Обратное напряжение 32VDC
Нагрузочное напряжение 22:24-240VAC 38:40-440VAC 06:12-60 VDC 11:12-110VDC 20:12-200VDC
Ток нагрузки 1A
Напряжение переходного процесса 22:220VAC 38:900VAC 06:75VDC 11:150VDC 20:220VDC
Падение напряжения (для перехода во включенное состояние) AC:≤1.6VAC DC:≤1.2VDC
Время включения-отключения AC:≤10mS DC:≤5mS
Ток утечки в закрытом состоянии AC:≤10mA DC:≤5mA
Электрическая прочность диэлектрика ≥1500VAC
Изоляционное сопротивление Тестирование при 500MΩ,500VDC
Температура окружающей среды -30℃~80℃
Вид установки DIP-корпус
Вес реле ≈17г
Размер 32.5×17.5×17.6мм
Примечание Требуется установка устройства рядом с тепловым окном с хорошей вентиляцией.

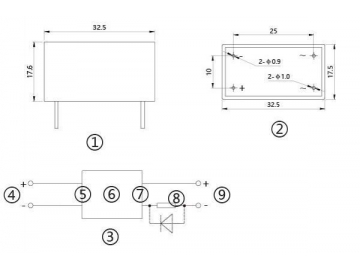

Размер и установка

① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача управляющего напряжения ⑤ Входное реле ⑥ ТТР ⑦Выходное реле ⑧ Нагрузка ⑨ Подача мощности, поглощаемой в нагрузке.
