Асимметричный листогибочный пресс представляет собой трехвалковый листогибочный станок, предназначенный для гибки различных металлических листов. Данный станок способен обрабатывать круглые и дугообразные детали. Благодаря функции предварительного изгиба конца листа листогибочный станок может выполнять операции предварительного изгиба и прокатки.

Листогибочный станок для асимметричных листов состоит из 3-х асимметричных валков и 3-х роликов. Верхний и нижний ролики являются ведущими роликами. Нижний ролик перемещается вертикально для зажатия металлической пластины, а боковой ролик совершает титрующее движение, чтобы свернуть металлическую пластину в круг желаемого диаметра. Верхний валок имеет форму барабана для улучшения прямолинейности готовой детали. Листогибочный станок характеризуется высокой точностью, компактной конструкцией и простотой обслуживания.

Общие сведения

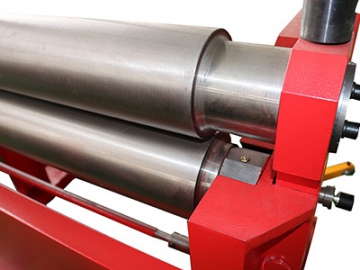

  • Три ролика изготовлены из высококачественной легированной стали, которая подвергается процессу ковки, закалки и отпуска. Твердость при высокочастотной закалке достигает уровня HRC45. Ролики идеально подходят для работы с высокими нагрузками, гарантируя длительный срок эксплуатации;
  • Подшипник SF установлен в конце рабочего ролика, обеспечивая достаточную несущую способность;

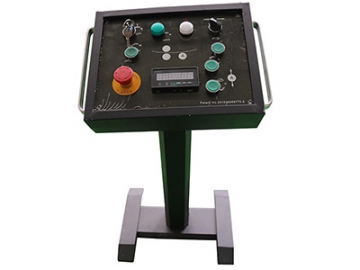

  • Высококачественные электрические компоненты пресса гарантируют длительный срок службы и работу без обслуживания;
  • На верхний валок установлена ​​система балансировки, благодаря которой верхний валок остается в уравновешенном состоянии, когда готовая заготовка наклоняется для извлечения;
  • Основание машины представляет собой цельную конструкцию, характеризуется прочностью и простотой сборки. Корпус и основание станка подвергаются отжигу для устранения внутренних напряжений и повышения точности обработки.

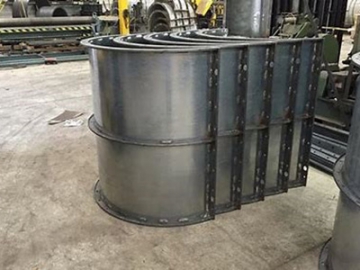

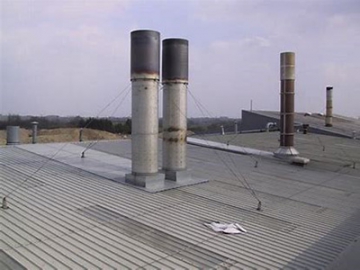

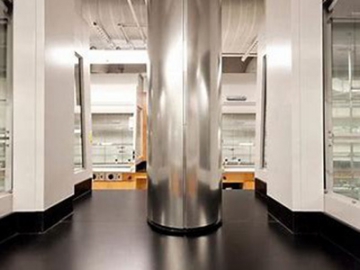

Применение

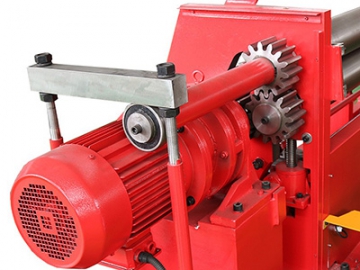

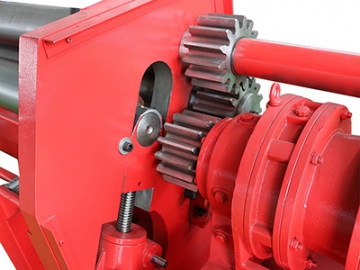

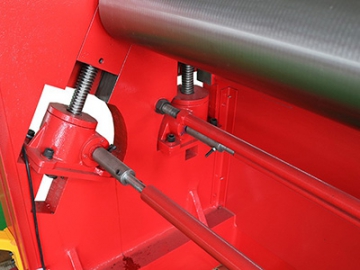

Детальная информация
Технические характеристики
Модель  W11F-5X1500 W11F-6X1500 W11F-6X2500 W11F-6X3000 W11F-8X2000
Макс. толщина прокатки (мм) 5 6 6 6 8
Длина рабочего ролика (мм) 1550 1550 2550 3050 2050
Макс. длина прокатки (мм) 1500 1500 2500 3000 2000
Ассиметрия прокатки (< 245 МПа)  6x1500XΦ240 6x1500XΦ240 6x2500XΦ290 6x3000XΦ300 6x2000XΦ3000
Диаметр верхнего ролика (мм) Φ150 Φ150 Φ190 Φ200 Φ190
Диаметр нижнего ролика (мм) Φ150 Φ150 Φ190 Φ200 Φ190
Диаметр бокового ролика (мм) Φ150 Φ150 Φ190 Φ200 Φ190
Скорость прокатки (м/мин)  3 3 3 3 3

Для более детальной информации, пожалуйста, свяжитесь с нашими представителями.
