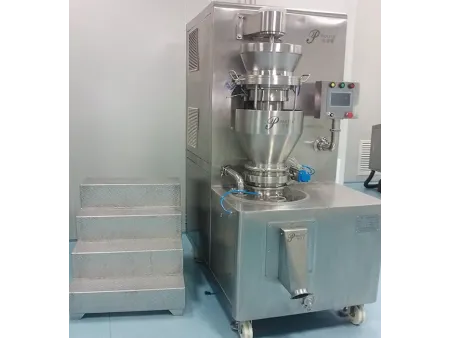

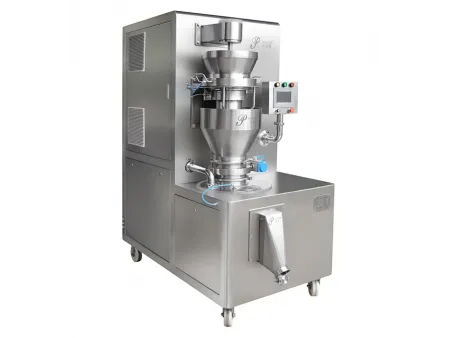

Экструдер-сферонизатор
Система грануляции, объединяющая экструдер и сферонизатор для получения сферических гранул стабильного размера
Совмещенная система экструзии-сферонизации объединяет функции формования и округления гранул в рамках единого непрерывного процесса. Увлажненный гранулированный материал, произведенный в смесителе, подается в верхний вспомогательный бункер экструдера-сферонизатора. Шнековый питатель равномерно передает материал в вертикальный экструдер, где тот прессуется и продавливается через перфорированную матрицу, формируя короткие цилиндрические экструдаты. Затем эти экструдаты под действием силы тяжести попадают в камеру с дозирующим клапаном, который периодически передает партии материала в центробежную камеру сферонизации. Внутри камеры вращающийся диск и сила трения между частицами, стенкой камеры и воздушным потоком округляют экструдаты, производя гладкие, плотные и однородные гранулы, которые затем выгружаются через пневматический затвор.
| Модель | ||||||||||
| Вертикальный экструдер для грануляции | Емкость бункера | 6 л | 12 л | 16 л | 20 л | 22 л | 26 л | 30 л | ||
| Мощность двигателя подачи | 1.5 кВт | 2.2 кВт | 2.2 кВт | 2.2 кВт | 3.0 кВт | 3.0 кВт | 3.0 кВт | |||
| Мощность двигателя экструзии | 2.2 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт | 7.5 кВт | 11.0 кВт | 11.0 кВт | |||
| Обороты ротора | 5–95 об/мин | |||||||||
| Диаметр отверстий матрицы | Ø0.4–3.0 мм | Ø0.5–3.0 мм | Ø0.5–3.0 мм | Ø0.5–3.0 мм | Ø0.5–3.0 мм | Ø0.6–3.0 мм | Ø0.5–3.0 мм | |||
| Производительность (для отверстия Ø0.8 мм) | ≤50 кг/ч | ≤80 кг/ч | ≤120 кг/ч | ≤150 кг/ч | ≤260 кг/ч | ≤360 кг/ч | ≤500 кг/ч | |||
| Бункер загрузки | Емкость | 12 л | 20 л | 26 л | 30 л | 36 л | 40 л | 46 л | ||
| Диаметр дискового затвора | 200 мм | 250 мм | 300 мм | 300 мм | 350 мм | 400 мм | 400 мм | |||
| Центробежный сферонизатор | Внутренний диаметр | 400 мм | 600 мм | 750 мм | 750 мм | 750 мм | 1000 мм | 1000 мм | ||
| Мощность двигателя | 1.5 кВт | 3.0 кВт | 3.0 кВт | 3.0 кВт | 3.0 кВт | 7.5 кВт | 11 кВт | |||
| Скорость вращения диска | 50-1050 об/мин (регулируемая) | |||||||||
| Мощность вентилятора | 0.18 кВт | 0.37 кВт | 0.37 кВт | 1.5 кВт | 1.5 кВт | 2.2 кВт | 4 кВт | |||
| Мощность вытяжного вентилятора | 0.18 кВт | 0.55 кВт | 0.55 кВт | 0.75 кВт | 0.75 кВт | 1.5 кВт | 2.2 кВт | |||
| Время процесса | 0.5-4.0 мин/партия | |||||||||
| Производительность | ≤1.6 кг/партия | ≤3.0 кг/партия | ≤8.0 кг/партия | ≤8.0 кг/партия | ≤8.0 кг/партия | ≤20.0 кг/партия | ≤20.0 кг/партия | |||
| Коэффициент сбора материала | 98% | |||||||||
| Сжатый воздух | Давление | 0.4-0.6 МПа | ||||||||
| Расход | 0.12-0.2 м³/мин | |||||||||
| Габариты (Д×Ш×В) (ориентировочно) | 1370×850×1600 мм | 1840×900×2230 мм | 1940×1200×2500 мм | 940×1200×2501 мм | 1940×1200×2500 мм | 2300×1440×3000 мм | 2300×1440×3000 мм | |||
| Масса машины (ориентировочно) | 580 кг | 960 кг | 1400 кг | 1600 кг | 1800 кг | 2500 кг | 2800 кг | |||
- Компактная конструкция интегрирует экструзию и сферионизацию в одной системе, сокращая ручное перемещение материала и занимаемую площадь, обеспечивая при этом тихую работу (<70 дБ).
- Высокая производственная эффективность с выходом продукта свыше 99% и узким распределением частиц по размерам (более 90% гранул соответствуют заданным спецификациям).
- Отличное качество гранул: однородная сферичность, низкая истираемость и высокая плотность (>0.8 г/см³), что идеально подходит для производства равномерно покрытых лекарственных форм с замедленным высвобождением.
- Фармацевтические гранулы (пеллеты)
- Ядра лекарственных форм с замедленным высвобождением
Система может быть дополнительно интегрирована с бином для хранения (IBC-блендер) для эффективной непрерывной передачи и обработки материала.
