Генератор чистого пара
Генератор чистого пара предназначен для производства чистого пара высокого качества. Принцип работы заключается в использовании очищенной воды и промышленного пара для процесса нагревания. Данная машина для генерации чистого пара находит широкое применение в фармацевтической, пищевой и косметической промышленности для стерилизации трубопроводов, резервуаров и другого производственного оборудования. Конденсат, полученный из чистого пара, соответствует требованиям фармакопеев: Китайской (CP 2020), Американской (USP 43) и Европейской (EP 10) к воде для инъекций (WFI).
- Сухость >97% – сокращает остаточное содержание воды
- Перегрев <2°C – дает постоянную тепловую энергию
- Неконденсирующийся газ <2% – поддерживает чистоту пара
Очищенная вода подается под давлением при помощи многоступенчатого насоса и предварительно нагревается в трубопроводном конденсаторе за счет тепла отходящих газов. После этого, вода проходит через подогреватели 2 и 1 для дополнительного теплообмена перед поступлением в испаритель. Внутри испарителя распылитель подает подпитывающую воду на внутреннюю стенку нагревательных трубок. Там она образует тонкую пленку, которая под воздействием промышленного пара мгновенно испаряется.
Образующийся вторичный пар, содержащий мельчайшие капли воды, поступает в систему пароводяного разделения. Проходя три этапа разделения, капли удаляются образуя чистый пар, подходящий для стерилизации в фармацевтической промышленности и использования в чистых помещениях.
- A: Трехэтапное разделение: Испарение с падающей пленкой, гравитационное разделение и спиральный закрученный поток.
- B: Удаление неконденсирующегося газа: Оптимизированная точка разделения для эффективного отвода неконденсирующегося газа.
- C: Двойные предварительные нагреватели: Равномерное распределение тепла с отводом конденсата и рекуперацией тепла, что снижает потребление энергии.
- D: Конденсатор очищаемой воды: Использует отводимый конденсат для предварительного нагрева поступающей очищенной воды.

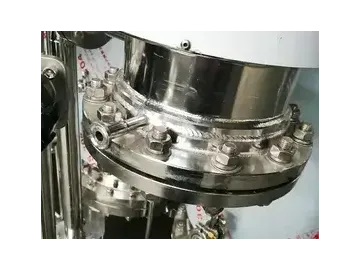

- Конструкция: Испаритель, предварительные нагреватели и конденсатор выполнены по технологии двойной трубной решетки с использованием внутреннего расширения труб и внешней сварной конструкции, что предотвращает перекрестное загрязнение.
- Система разделения: Трехэтапный процесс разделения, включающий испарение с падающей пленкой, гравитационное разделение и спиральный закрученный поток, обеспечивает выход пара высокой чистоты.
- Материал конструкции: Все детали, контактирующие с очищенной водой, чистым паром и паровым конденсатом, изготавливаются из нержавеющей стали SS316L, что дает им высокую коррозионную стойкость и соответствие фармацевтическим стандартам гигиены.
- Теплоизоляция: Испаритель и предварительные нагреватели изолированы иглопробивными матами.
- Отделка поверхности: Внутренние и внешние поверхности подвергаются электрополировке для сохранения гладкости, гигиеничности и удобства очистки.
- Энергоэффективность: Испаритель и сепаратор соединены в большой сообщающийся резервуар, что оптимизирует рекуперацию тепла. Оборудование быстро выходит на полную производительность из режима ожидания. Подача очищенной воды точно контролируется датчиками уровня жидкости для максимального использования и экономии энергии. Подогреватель 2 использует конденсат промышленного пара для предварительного нагрева, что дополнительно снижает потребление энергии.
- Трубопроводы и сварка: Трубы из нержавеющей стали производятся методом гибки растяжением, что минимизирует количество сварных швов. Для сварки применяется автоматическая сварка в среде аргона. Используется односторонний шов с двухсторонним формованием, что обеспечивает высокое качество соединений. После изготовления сварные швы подвергаются электрополировке.
- Документация по валидации: Поставляется с комплектом документов, включающим: фотографии эндоскопического контроля, карты сварных швов, отчеты об испытаниях под давлением, записи о пассивации и полную проектную документацию для целей квалификации и валидации.

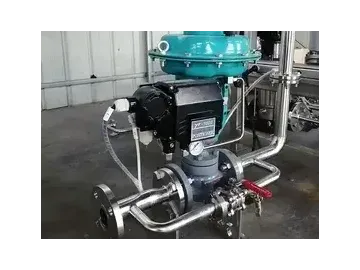

- Система контроля: Полностью автоматизированное управление HMI (человеко-машинный интерфейс) ПЛК с простым и удобным экраном. Обеспечена безопасность эксплуатации благодаря различным режимам связи и настройке минимум трех уровней доступа.
- Онлайн-мониторинг: Обеспечивается мониторинг электропроводности, температуры и параметров потока в режиме реального времени. Регистраторы данных позволяют вести электронный или бумажный учет, записывая и распечатывая важные технологические данные.
- Соответствие нормативным требованиям: Опциональные электронные подписи и записи обеспечивают полную функциональность контрольного журнала. Система контроля разработана в соответствии с требованиями GAMP 5 и 21 CFR часть 11.
| Модель | Производительность (л/ч) | Расход промышленного пара (л/ч) | Расход очищенной воды (л/ч) | Габариты (мм) |
| | ≥100 | 110 | 110 | 1200×800×2900 |
| | ≥200 | 220 | 220 | 1400×1000×3350 |
| | ≥300 | 330 | 330 | 1550×1100×3650 |
| | ≥400 | 440 | 440 | 1500×1100×4100 |
| | ≥500 | 550 | 550 | 1900×1310×3800 |
| | ≥750 | 825 | 825 | 1900×1310×4100 |
| | ≥1000 | 1100 | 1100 | 2000×1360×4500 |
| | ≥1500 | 1650 | 1650 | 2400×1500×4800 |
| | ≥2000 | 2200 | 2200 | 2400×1500×5100 |
Генератор пара WEMAC использует очищенную воду в качестве питательной воды и промышленный пар в качестве источника нагрева для получения чистого пара. Конденсат соответствует различным требованиям производства воды для инъекций (WFI), как определено в Китайской фармакопее (CP 2020), Американской фармакопее (USP 43) и Европейской фармакопее (EP 10). Генератор полностью подходит для стерилизации фармацевтических производственных линий.
Генератор чистого пара, изготовленный из нержавеющей стали SS316L во всех зонах контакта с продуктом, производит чистый, высокотемпературный пар, идеально подходящий для стерилизации трубопроводов и оборудования для пищевого производства.
Конденсат, производимый нашим генератором чистого пара, соответствует стандартам CP 2020, USP 43 и EP 10 для инъекционной воды (WFI). Испаритель, подогреватель и конденсатор генератора имеют конструкцию с двумя трубными решетками что эффективно предотвращает перекрестное загрязнение. Это преимущество делает генератор чистого пара идеальным оборудованием для стерилизации на линиях по производству косметических средств.
Конечно. Наш генератор чистого пара преобразует очищенную воду в сверхчистый пар за счет трехэтапной сепарации. Испаритель и подогреватели изолированы высокоэффективными алюмосиликатными матами для стабильности системы. Полностью автоматизированная система управления HMI (человеко-машинный интерфейс) ПЛК обеспечивает точный контроль и управление давлением и расходом пара, гарантируя стабильную работу биотехнологических установок.
Да. Наша система может быстро выходить из режима ожидания на полную производственную мощность. Регулирование уровня оптимизирует расход очищенной воды, что повышает общую энергоэффективность.
