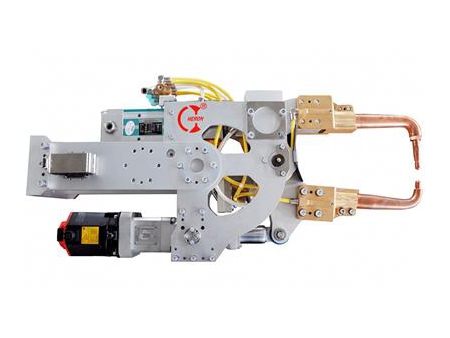

Роботизированные точечные сварочные пистолеты
Запрос цены
Применение
Роботизированные точечные сварочные пистолеты главным образом применяются для точечной сварки в производственной линии для автомобильных кузовов и кабин.
- Роботизированные точечные сварочные пистолеты могут быть быстро разобраны, благодаря чему обслуживание осуществляется легко и быстро.
- Мы используем уникальную конструкцию для эффективной защиты от коррозии алюминиевого держателя электрода.
- Для основного корпуса нашего роботизированного сварочного пистолета используется высокопрочный материал из алюминиевого сплава.
- Держатель электрода известен за свою превосходную устойчивость, благодаря чему сокращается количество искр во время сварочного процесса.
- Среднечастотный преобразователь постоянного тока походит для частот от 1 до 2 кГц.
- Номинальная емкость преобразователя – 55кВА/75кВА/165кВА/220кВА.
| Модель | ||||
| Масса брутто (кг) | 115 | 95.5 | 104 | 113.2 |
| Номинальная ёмкость преобразователя (кВА) | 75 | 110 | 110 | 110 |
| Размеры держателя (мм) | 70*262 | 52*320 | 110*280 | 579*542 |
| Габариты Д*В*Ш (мм) | 967*633*423 | 1056*530*310 | 1031*530*3020 | 1376*834*406 |
| Макс.короткое замыкание тока (кА) | 20 | 24 | 24 | 24 |
| Макс.ход (мм) | 105 | 131 | 78 | 120 |
| Макс.усилие электрода (Н) | 4400 | 4500 | 4400 | 4000 |
| Деформация держателя (мм) | 1.35 | ≤1.5 | ≤1.5 | ≤1.5 |
| Смещение от центра электрода (мм) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| Центр тяжести (X/Y/Z, см) | 1.4/2/40.9 | 2.2/0.9/46.7 | 2.5/0.1/47.1 | 29.7/1/437.9 |
| Материал держателя | Медный сплав | Медный сплав Bar | Сплавы из алюминия для авиации | Медный сплав |
| Соединяемые направления с роботом | Вверх, вниз, влево, вправо, назад | |||
| Серводвигатель | Подходит для роботов всех брендов, может быть скомбинирован с EXLAR | |||
| Модель | ||||
| Масса брутто (кг) | 95.5 | 119 | 113.2 | 140 |
| Номинальная ёмкость преобразователя (кВА) | 75 | 110 | 110 | 110 |
| Размеры держателя (мм) | 384*160 | 284*125 | 242*300 | 815*250 |
| Габариты Д*В*Ш (мм) | 1161*532*302 | 1050*531*190 | 1121*537*302 | 1400*825*190 |
| Макс.короткое замыкание тока (кА) | 20 | 24 | 24 | 24 |
| Макс.ход (мм) | 179 | 139 | 120 | 300 |
| Макс.усилие электрода (Н) | 3900 | 4400 | 5000 | 4000 |
| Деформация держателя (мм) | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| Смещение от центра электрода (мм) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| Центр тяжести (X/Y/Z, см) | 0.3/0.1/52.7 | 2.3/0.1/47.6 | 5.6/0.1/48.4 | 3/1.1/56.7 |
| Материал держателя | Сплавы из алюминия для авиации | Сплавы из алюминия для авиации | Сплавы из алюминия для авиации | Сплавы из алюминия для авиации |
| Соединяемые направления с роботом | Вверх, вниз, влево, вправо, назад | |||
| Серводвигатель | Подходит для роботов всех брендов, может быть скомбинирован с EXLAR | |||
Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком роботизированных точечных сварочных пистолетов. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, сварочных машин для сварки переменным током, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
