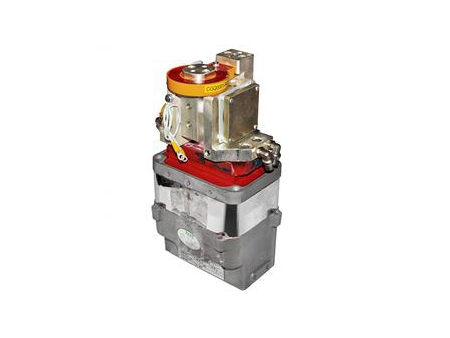

Преобразователи сварочных пистолетов для точечной сварки
Применение
Данный вид преобразователя точечного сварочного пистолета главным образом используется для источника сварочного тока для подвешенных сварочных пистолетов для точечной сварки.
- Конструкция преобразователя имеет уникальный дизан, с высокоэффективным охлаждающим действием циркулирующей воды, имеющей скорость течения 5 л/мин.
- Все преобразователи Х и С имеют одинаковые методы соединения и установки.
- Для первичной и вторичной катушек внутри преобразователя используется эпоксидный полимер, прошедший вакуумную цельнолитную процедуру.
- Преобразователь сварочного пистолета для точечной сварки оснащен интерфейсом сварочного тока и сигнальным интерфейсом контроля температуры. Также оснащен интерфейсом проверки тока вторичной цепи, который помогает поддерживать постоянный уровень тока вторичной цепи во время сварочного процесса.
- Преобразователь имеет конструкцию с тороидальным сердечником, характеризующуюся высокой проницаемостью и меньшей потерей в сердечнике.
- Наш преобразователь оснащен защитой от перегрева, гарантирующей безопасность оператора во время нормального, правильного управления оборудованием.
Применение
Данный вид преобразователей используется для источника сварочного тока для роботизированных сварочных пистолетов.
| Наименование | 110кВА-1кГц инверторный преобразователь | 110кВА-2кГц инверторный преобразователь | 75кВА-2кГц инверторный преобразователь |
| Модель | B01DB-110 | B01DB-110-2H | B01DB-075-2H |
| Номинальная мощность | 110кВА | 110кВА | 75кВА |
| Напряжение перчивной обмотки(U1N) | 500В | 500В | 500В |
| Рабочая частота (f) | 1000ГЦ | 2000ГЦ | 2000ГЦ |
| Вторичное напряжение(U2d) | 10.4В | 10.4В | 11.4В |
| Макс.короткое замыкание тока | 24кА | 24кА | 22кА |
| Номинальная длительность цикла | 9.80% | 9.80% | 4.50% |
| Коэффициент трансформации | 48:01:00 | 48:01:00 | 44:01:00 |
| Масса (M) | 24.3кг | 19.8кг | 15.2кг |
| Расход воды (л) | 6л/мин | 6л/мин | 6л/мин |
Применение
Данный вид преобразователей сварочных пистолетов для стационарных сварочных пистолетов для точечной сварки.
Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком преобразователей сварочных пистолетов. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, сварочных машин для сварки постоянным током, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
