Модульная автозаправочная станция СУГ
Заправочное оборудование
Передвижная заправочная станция для заправки сжиженным газом транспортных средств и газовых баллонов

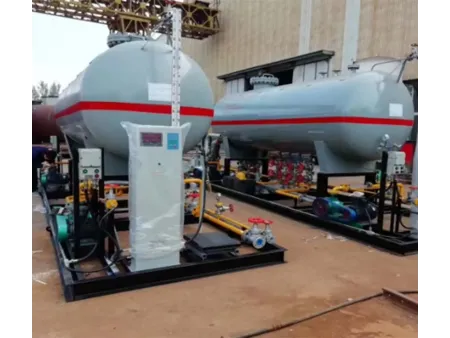

Модульная автозаправочная станция СУГ (на шасси) представляет собой интегрированную систему, предназначенную для хранения, перекачки и заправки транспортных средств и газовых баллонов сжиженным углеводородным газом (СУГ). Поставляемая в собранном виде и готовая к немедленному вводу в эксплуатацию, данная заправочная система идеально подходит для использования в зонах, требующих компактного, мобильного и эффективного распределения СУГ.
Наша модульная установка включает полный комплект основных компонентов: резервуар для хранения СУГ, разгрузочную стрелу, углеводородный насос, электронные весы для заправки, трубопроводную арматуру, детекторы утечки газа, систему автоматического управления и электрораспределительный щит. Вся система смонтирована на единой шасси-платформе для удобства транспортировки и монтажа.
Данное решение обладает несколькими ключевыми преимуществами:
- Не требует установки на месте
- Компактные размеры и полный набор функций
- Низкие капиталовложения и простота в эксплуатации
Она широко применяется для заправки транспортных средств сжиженным газом, заправки баллонов газом и небольших распределительных пунктов, предлагая безопасный, надежный и экономичный вариант для распределения газа.
- Функция разгрузки: при прибытии автоцистерны с СУГ на объект, разгрузочная стрела подсоединяется к системе. С помощью углеводородного насоса СУГ перекачивается через жидкостные и паровые трубопроводы в резервуар для безопасного хранения.
- Функция заправки: СУГ, приводимый в действие насосом, из резервуара поступает по жидкостному трубопроводу в электронные весы для заправки баллонов. Избыток СУГ возвращается в резервуар по рециркуляционной линии, образуя замкнутую систему.
- Безопасная конструкция: все резервуары и трубопроводы оснащены ручными сбросными клапанами и предохранительными клапанами. Модели повышенного класса также включают аварийные отсечные клапаны и детекторы утечки газа, поддерживая как ручной, так и автоматический режимы аварийного сброса давления.
- Требования к электропитанию: углеводородный насос и электронные весы требуют электропитания 380В и 220В соответственно, что гарантирует стабильную работу системы в любых условиях.
| Модель | Длина | Ширина | Высота | Масса |
| 5500 мм | 1200 мм | 2000 мм | ～2500 кг | |
| 6500 мм | 1600 мм | 2300 мм | ～3500 кг | |
| 9000 мм | 1800 мм | 2500 мм | ～4700 кг | |
| 10000 мм | 2000 мм | 2700 мм | ～5900 кг | |
| 11500 мм | 2200 мм | 2900 мм | ～7500 кг | |
| 13000 мм | 2600 мм | 3200 мм | ～11500 кг |

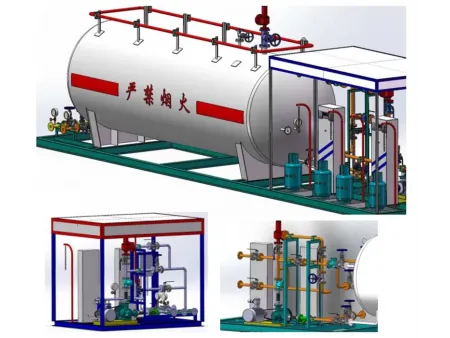

Технические чертежи модульной заправочной станции СУГ
Если у вас есть конкретные требования к настройке оборудования, пожалуйста, для подробного обсуждения всех деталей.
