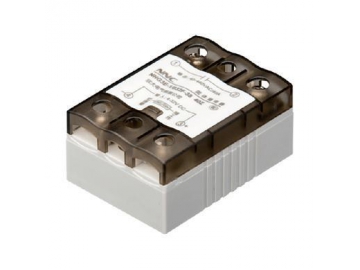

Трехфазное твердотельное реле NNG3E-3/032F-38 DC-AC 10A-120A

Трехфазное твердотельное реле NNG3E-3/032F-38 DC-AC 10A-120A
Трехфазное твердотельное реле NNG3E-3/032F-38 DC-AC 10A-120A
Трехфазное твердотельное реле NNG3E-3/032F-38 DC-AC 10A-120A
Запрос цены

Трехфазное твердотельное реле NNG3E-3/032F-38 DC-AC 10A-120A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении трехфазное реле NNG3E-3/032F-38 DC-AC 10A-120A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленности, когда необходимо предотвратить взрыв, обвал, грязь и разрушения.

Объяснение обозначений модели
Характеристики трехфазного твердотельного реле NNG3E-3/032F-38 DC-AC 10A-120A
Управляющее напряжение 032:3-32VDC
Управляющий ток 5-30mA
Напряжение включения 4VDC
Напряжение выключения 2VDC
Обратное напряжение 32VDC
Нагрузочное напряжение 38:40-440VAC
Ток нагрузки 10 15 20 25 30 40 60 80 100 120A
Напряжение переходного процесса 38:1000VAC
Падение напряжения (для перехода во включенное состояние) AC:≤1.6VAC
Время включения-отключения AC:≤10mS
Ток утечки в закрытом состоянии AC:≤10mA
Электрическая прочность диэлектрика ≥2500VAC
Изоляционное сопротивление Тестирование при 500MΩ,500VDC
Температура окружающей среды -30℃~80℃
Вид установки Установка винтами
Вес реле 40A≈140г 80A≈190г 120A≈220г
Размер 106×75×41
Примечание В случае если нагрузка более 10А, устанавливается радиатор; в случае превышения рабочей температуры 80℃ устройство охлаждается вентилятором или водой. Устройство имеет функцию защиты от перегрева и в случае, если температура достигает 90℃, устройство отключается и загорается красная лампочка предупреждения.
Размер и установка

① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача мощности, поглощаемой в нагрузке; ⑤ Подача управляющего напряжения
