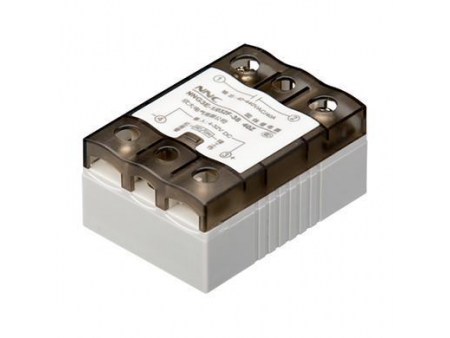

Однофазное твердотельное реле NNG3E-1/032F-38 DC-AC 10A-120A

Однофазное твердотельное реле NNG3E-1/032F-38 DC-AC 10A-120A
Однофазное твердотельное реле NNG3E-1/032F-38 DC-AC 10A-120A
Однофазное твердотельное реле NNG3E-1/032F-38 DC-AC 10A-120A
Запрос цены

Однофазное твердотельное реле NNG3E-1/032F-38 DC-AC 10A-120A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении однофазное реле NNG3E-1/032F-38 DC-AC 10A-120A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленность, в которых необходимо предотвратить взрыв, обвал, грязь и разрушения.

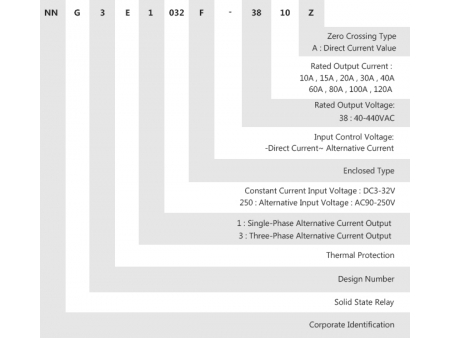

Объяснение обозначений модели
Характеристики однофазного твердотельного реле NNG3E-1/032F-38 DC-AC 10A-120A
Управляющее напряжение 032:3-32VDC
Управляющий ток ≤20mA
Напряжение включения 4VDC
Напряжение выключения 2VDC
Обратное напряжение 32VDC
Нагрузочное напряжение 38:40-440VAC
Ток нагрузки 10 15 20 25 30 40 60 80 100 120A
Напряжение переходного процесса 38:900VAC
Падение напряжения (для перехода во включенное состояние) AC:≤1.6VAC
Время включения-отключения AC:≤10mS
Ток утечки в закрытом состоянии AC:≤10mA
Электрическая прочность диэлектрика ≥2500VAC
Изоляционное сопротивление Тестирование при 500MΩ,500VDC
Температура окружающей среды -30℃~80℃
Вид установки Установка винтами
Вес реле 25A≈130г 80A≈140г 100A≈180г
Размер 67×48×32мм
Примечание В случае если нагрузка более 10А, устанавливается радиатор; в случае превышения рабочей температуры 80℃ устройство охлаждается вентилятором или водой. Устройство имеет функцию защиты от перегрева и в случае, если температура достигает 90℃, устройство отключается и загорается красная лампочка предупреждения.

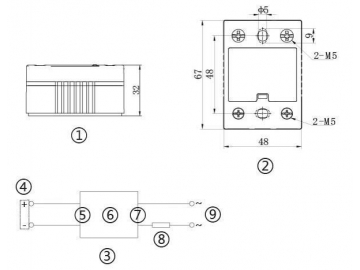

Размер и установка

① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача управляющего напряжения ⑤ Входное реле ⑥ ТТР ⑦Выходное реле ⑧ Нагрузка ⑨ Подача мощности, поглощаемой в нагрузке.
