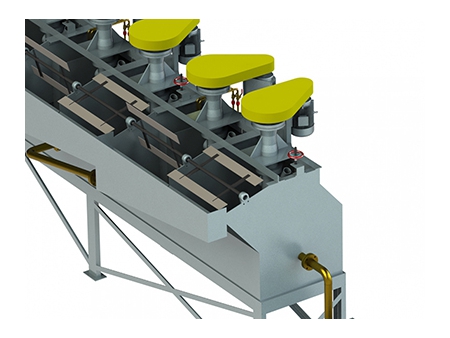

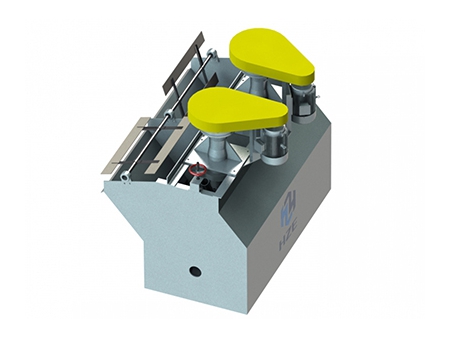

Флотационная машина (камерного типа, самовсасывающая)
Флотационная машина камерного типа широко используется на предприятиях различных масштабов для извлечения как металлических минералов — золота, серебра, меди, свинца, цинка, никеля, марганца, железа, молибдена, вольфрама, так и неметаллических — барита, кварца, графита, полевого шпата и плавикового шпата.
Принцип работы
Когда вращается рабочее колесо, центробежная сила действует на рудную суспензию (пульпу), заставляя ее двигаться к периферии и создавать вакуумную зону. Пульпа всасывается в верхнюю часть рабочего колеса через циркуляционное отверстие в крышке, образуя верхнюю циркулирующую зону. Одновременно нижняя зона суспензии формируется по направлению к нижнему центру. Воздух засасывается в верхнюю зону рабочего колеса через всасывающую трубу, где он смешивается с рудной суспензией, создавая пузырьки. Эти пузырьки стабилизируются и переливаются через пеноотделитель, превращаясь в минерализованные пузырьки. В результате пузырьки всплывают на поверхность слоя пены и становятся пенным продуктом, который собирается при помощи скребка.
- Машина оснащена наклоненными назад двусторонними лопастями рабочего колеса, которые обеспечивают двойную циркуляцию рудной суспензии внутри флотационной ячейки;
- Широкий зазор между крыльчаткой и крышкой обеспечивает большое пространство для всасывания воздуха;
- Механическое перемешивание и самовсасывание воздуха и рудной пульпы;
- Может быть объединена с другими типами флотационных машин в единый комплект, служащий в качестве всасывающей камеры для отдельных операций.
| Модель | Эффективный объем (м3) | Производительность (м3/мин) | Диаметр рабочего колеса (мм) | Скорость вращения рабочего колеса (об./мин.) | Мощность мешалки (кВт) | Мощность скребка (кВт) |
SF-0.37 | 0.37 | 0.2-0.4 | 300 | 352-442 | 1.5 | 0.55 |
SF-0.7 | 0.7 | 0.3-1.0 | 350 | 336 | 3 | 1.1 |
SF-1.2 | 1.2 | 0.6-1.2 | 450 | 312 | 5.5 | 1.1 |
SF-2 | 2 | 1.5~3 | 550 | 280 | 11 | 1.5 |
SF-2.8 | 2.8 | 1.5-3.5 | 550 | 280 | 11 | 1.5 |
SF-4 | 4 | 2.0-4 | 650 | 235 | 15 | 1.5 |
SF-6 | 6 | 3~6 | 760 | 191 | 30 | 2.2 |
SF-8 | 8 | 4.0-8 | 760 | 191 | 30 | 2.2 |
SF-16 | 16 | 5.0-16 | 850 | 169-193 | 45 | 1.5 |
SF-20 | 20 | 5.0-20 | 850 | 186 | 45 | 1.5 |
