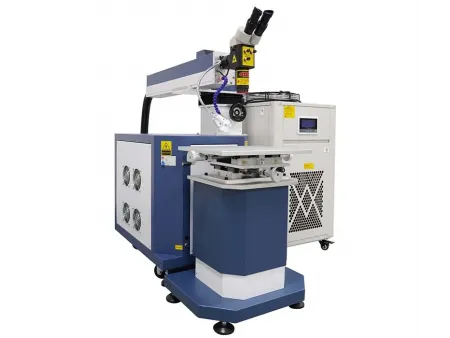

Лазерный сварочный аппарат для ремонта пресс-форм

Лазерный сварочный аппарат для ремонта пресс-форм
Лазерный сварочный аппарат для ремонта пресс-форм
Лазерный сварочный аппарат для ремонта пресс-форм
Запрос цены
  • Длина волны лазера 1064 нм
  • Ширина импульса 0,1-10 мс
  • Способ охлаждения Водяное охлаждение
  • Вес машины 260 кг

Лазерный сварочный аппарат для ремонта пресс-форм обладает сфокусированным диаметром пятна всего 0,2–3,0 мм, что позволяет выполнять ремонт с микронной точностью при легком касании поверхности формы. Благодаря зоне термического влияния (ЗТВ) менее 0,1 мм оборудование с непревзойденной точностью восстанавливает первоначальную геометрию пресс-форм – устраняет микропоры в пластиковых формах и сложные трещины в литьевых формах, возвращая к жизни забракованные инструменты. Лазерный сварочный аппарат оснащен мощным импульсным источником с энергией до 100 Дж, что обеспечивает надежную сварку различных материалов, а водяная система охлаждения и долговечная конструкция, включающая ксеноновую лампу с ресурсом свыше 8 миллионов импульсов, гарантируют стабильную работу оборудования даже при непрерывной эксплуатации.

Применение

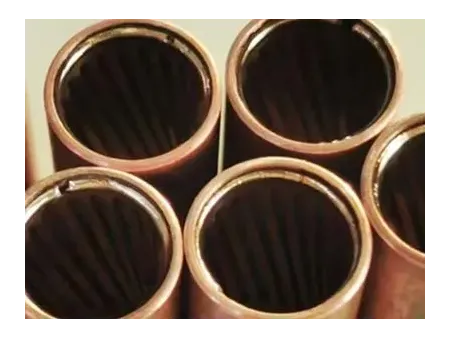

Сварка алюминиевых сплавов, магниевых сплавов, титановых сплавов, меди, медных сплавов, золота, серебра, нержавеющей стали, литейной стали, высокопрочной стали.

  • Технические параметры
  • Конфигурация
  • Частые вопросы
  • Почему HiSpeed Laser
  • Оставить заявку
Технические параметры
  • Модель Серия HSW
  • Тип лазера YAG-лазер
  • Мощность лазера 200Вт, 400Вт
  • Длина волны лазера 1064 нм
  • Ширина импульса 0,1-10 мс
  • Частота 1-20 Гц
  • Размер лазерного пятна 0,3-2 мм
  • Наведение и позиционирование Микроскоп
  • Мощность чиллера 200Вт/1,5 фазы, 400Вт/3 фазы
  • Система управления LED сенсорный экран
  • Номинальная мощность 200Вт/8 кВт, 400Вт/12 кВт
  • Источник питания 220В±5В/50Гц/60А, 380В±5В/50Гц/40А
  • Способ охлаждения Водяное охлаждение
  • Размеры машины 550×750×1150 мм (основная машина), 550×400×660 мм (рабочий стол), 500×600×980 мм (чиллер)
  • Вес машины 260 кг
  • Размер упаковки 1350×1120×1290 мм
  • Вес упаковки 280 кг
Рекомендуемая мощность лазера
  • Лазер мощностью 200ВтТолщина сварки ≤1 мм
  • Лазер мощностью 400ВтТолщина сварки >1 мм
Конфигурация

Главный машинный шкаф

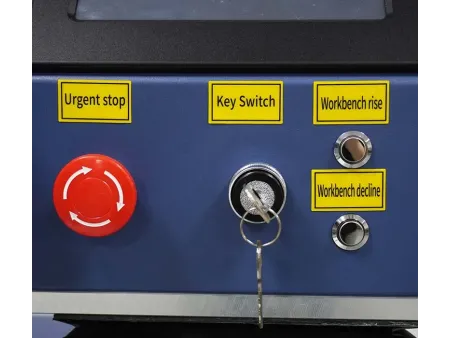

Оснащен уникальной эргономичной рабочей станцией с площадью основания ≤2 м², включающей микроскоп (увеличение ≥20×) и регулируемый световой кронштейн для оптимального освещения зоны сварки, что повышает эффективность работ. Аварийная кнопка остановки обеспечивает прекращение генерации лазера за <0,1 секунды, гарантируя безопасность оператора.

YAG-лазер и ксеноновая лампа
Использует лазер с длиной волны 1064 нм и энергией одиночного импульса до 70–120 Дж, что делает его пригодным для непрерывной сварки при ремонте пресс-форм. Управление триггерным напряжением ксеноновой лампы осуществляется с высокой точностью, при этом колебания энергии разряда составляют <3%, а электрооптическая эффективность преобразования достигает ≥30%.

Сенсорный дисплей system
Оснащен высококонтрастным сенсорным LED-экраном с поддержкой переключения китайский/английский и отображением параметров сварки в реальном времени для интуитивно понятного управления. Встроенный перекрестный микроскоп с увеличением ≥20× обеспечивает точное позиционирование сварных швов с точностью до 0,1 мм, предотвращая ошибочные операции.

Трехмерный несущий верстак
Основание рабочего стола оборудовано электрическим подъемным механизмом, а перемещение осуществляется с помощью прецизионных шарико-винтовых пар и высокоточных линейных направляющих, обеспечивая легкость, гибкость и точное позиционирование при грузоподъемности до 100 кг.

Водяной чиллер
Лазерное оборудование оснащено промышленным чиллером с широким диапазоном контроля температуры (5℃~35℃) и отклонением не более ±0.5℃, что гарантирует стабильность электрооптического КПД YAG-лазера на уровне ≥40% и частоту отказов ≤0.5% в год.

Устройство подачи проволоки
  • YAG-лазер
  • Источник питания для лазера
  • Регулируемый манипулятор
  • Система защиты от охлаждения и определения расхода воды/температуры
  • ЖК-дисплей
  • Микроскоп
  • Светодиодная подсветка
  • Трехмерный рабочий стол с несущей конструкцией
  • Блок охлаждения воды
  • Основной шкаф машины
  • Ножной переключатель с педалью
  • Ножной переключатель с двумя педалями
  • Список поставляемых комплектующих
  • Каталог продукции

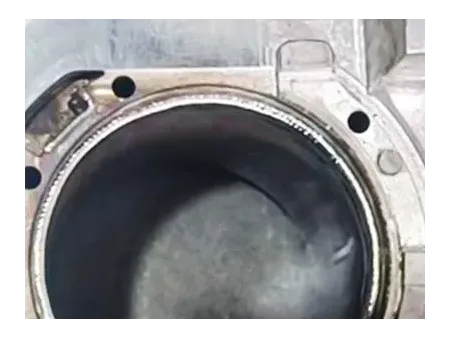

Лазерная сварка – идеальный выбор для модификации и ремонта пресс-форм, поврежденных из-за износа или изменения конструкции заготовки. Данный метод позволяет быстро и точно внести любые правки в конструкцию пресс-формы.

На весь аппарат предоставляется гарантия сроком на один год, при этом гарантия не распространяется на расходные материалы, такие как линзы.
