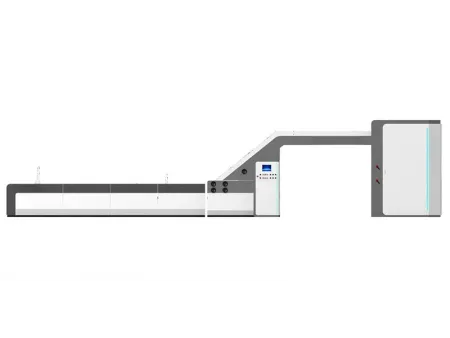

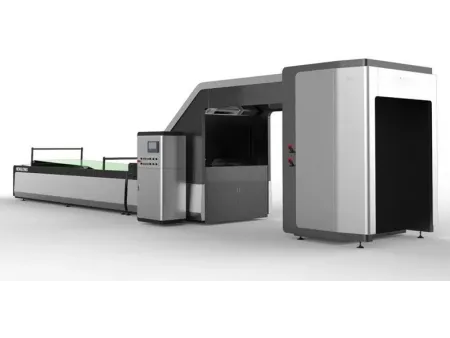

Автоматическая машина для ламинирования гофрокартона (15 000 листов/час)
Запрос цены
Конструкция
Самонаклад с подачей от передней кромки
Секция подачи листов
Секция ременного самонаклада
Секция ламинирования
Электрический шкаф
Секция ламинирования
Преимущества
- Компьютерное управление: отображение рабочих данных на интерфейсе компьютера снижает нагрузку на оператора и усиливает контроль качества продукции.
- Высокая скорость ламинирования: ламинирование с компьютерным управлением имеет производительность до 15 000 листов в час при ширине листа до 700 мм.
- Точное совмещение и склеивание: несколько фотоэлектрических датчиков контролируют взаимное расположение верхнего и нижнего листов. Независимые серводвигатели с обеих сторон верхнего листа обеспечивают компенсацию перекоса, что позволяет достигать точности склеивания в пределах ±1,0 мм.
- Контроль нанесения клея: система высокоточного нанесения покрытия и транспортировки с автоматическим контролем уровня клея поддерживает чистоту работы на высокой скорости без перелива клея. Система рециркуляции клея сокращает его расход.
- Интеллектуальная система управления: HMI PLC с индикацией состояния осуществляют автоматический мониторинг работы, отображение неисправностей и регистрацию операций. Электрическая защита соответствует стандартам CE. Прецизионная обработка: основные боковые рамы обрабатываются на станках с ЧПУ для устранения ошибок в процессе монтажа. Защитные крышки изготавливаются на станках с ЧПУ и отличаются высокой структурной прочностью.
- Оптимизированная подача листа: точность подачи нижнего листа осуществляется с помощью сервоуправления и широких конвейерных лент. Подача верхнего листа производится круглым транспортирующим элементом из ПУ с нижним всасывающим вентилятором и сервоуправляемым самонакладом. Такая конфигурация гарантирует плавное перемещение листов.
- Долговечное внешнее покрытие: защитные крышки имеют электростатическое порошковое покрытие для долговечности.
Конструкция
| Категория | Бренд / модель |
| Основной мотор | Siemens |
| Основные подшипники | ) SKF (более 90% машины |
| Электрические компоненты управления | PLC, Omron (управление VFD/фотоэлектрические датчики), Schneider (кнопки) |
| Система передачи | Синхронный ремень |
| Валик, наносящий покрытие | Валик с высокоточной зеркальной отделкой |
Технические характеристики
| Модель машины | | |
| Макс. размер бумаги, мм | 1450x1450 | 1700x1450 |
| Мин. размер бумаги, мм | 400x380 | 400x380 |
| Толщина бумаги для покрытия, г/м² | 200-800 | 200-800 |
| Толщина нижнего листа, мм | 0.5-12 | 0.5-12 |
| Скорость машины, м/мин | 176 | 176 |
| Точность ламинирования, мм/м | ±1 | ±1 |
| Размеры машины (ДxШxВ), мм | 14000x2500x2400 | 14000x2700x2400 |
| Мощность машины, кВт | 25 | 28 |
| Вес машины, т | 7.2 | 7.8 |
