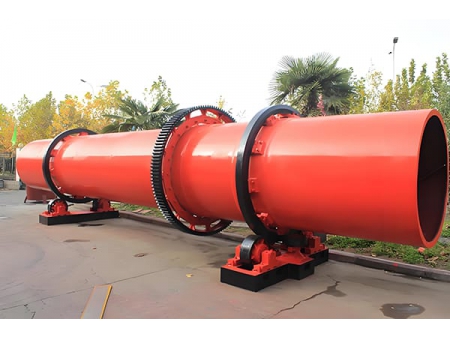

Барабанная сушилка для навоза
Барабанная сушилка для навоза YUKE является идеальным сушильным оборудованием, специально разработанным для просушки большого объема навоза, такого как птичий помет, коровий навоз, свиной навоз и других удобрений на животноводческих фермах. Сушка позволяет уменьшить неприятные запахи и рост бактерий, а также облегчить последующую транспортировку. Высушенный навоз животных, обработанный этой вращающейся сушильной камерой, может быть использован в качестве удобрения для сельскохозяйственных угодий или для изготовления метана, представляющего определенную ценность для домашних хозяйств.
Барабанная сушилка для навоза характеризуется высокой степенью безопасности. Закрытая конструкция приводных частей, в том числе ведущего вала, двигателя, шкива и т.д., а также специальное устройство для осмотра позволяют обеспечить безопасность оператора этой машины для сушки навоза.
Модель | Уклон(%) | Диаметр(мм) | Длина(мм) | Скорость (об./мин) | Мощность вращения(кВ) | Производительность (т/ч) | Вес(т) |
3-5 | 600 | 6000 | 3-8 | 3 | 0.5-1.5 | 2.9 | |
3-5 | 600 | 8000 | 3-8 | 4 | 0.6-1.2 | 3.1 | |
3-5 | 800 | 8000 | 3-8 | 4 | 0.8-2.0 | 3.5 | |
3-5 | 1000 | 8000 | 3-8 | 4 | 0.8-2.5 | 5.6 | |
3-5 | 1000 | 10000 | 3-8 | 5.5 | 1.0-3.5 | 6.7 | |
3-5 | 1000 | 12000 | 3-8 | 5.5 | 1.5-3.5 | 7.2 | |
3-5 | 1200 | 8000 | 3-8 | 7.5 | 2-4 | 8.8 | |
3-5 | 1200 | 10000 | 3-8 | 7.5 | 1.8-5 | 9.8 | |
3-5 | 1200 | 12000 | 3-8 | 11 | 2-6 | 10.5 | |
3-5 | 1500 | 12000 | 2-6 | 15 | 3.5-9 | 13.5 | |
3-5 | 1500 | 14000 | 2-6 | 15 | 4-11 | 15.4 | |
3-5 | 1800 | 12000 | 2-6 | 18.5 | 5-12 | 18.9 | |
3-5 | 1800 | 14000 | 2-6 | 18.5 | 5-15 | 23.2 | |
3-5 | 1800 | 20000 | 2-6 | 22 | 8-20 | 26.1 | |
3-5 | 2000 | 18000 | 2-6 | 30 | 8-23 | 36.5 | |
3-5 | 2000 | 20000 | 2-6 | 37 | 10-24 | 38.8 | |
3-5 | 2200 | 18000 | 1.5-6 | 37 | 10-25 | 42.3 | |
3-5 | 2200 | 20000 | 1.5-6 | 37 | 12-28 | 45.2 | |
3-5 | 2400 | 20000 | 1.5-5 | 45 | 18-30 | 50.7 | |
3-5 | 2800 | 20000 | 1.5-5 | 55 | 20-35 | 60.4 | |
3-5 | 2800 | 24000 | 1.5-5 | 75 | 25-35 | 70.4 | |
3-5 | 3000 | 20000 | 1.5-5 | 75 | 25-40 | 78.2 | |
3-5 | 3000 | 25000 | 1.5-5 | 75 | 30-45 | 104.9 |
Примечание: Вышеуказанные технические параметры даны для справки. Они могут быть изменены в соответствие с реальной ситуацией на стороне клиента.
Как работают барабанные сушилки YUKE?
-
- Подача материала
Влажный материал сначала транспортируется в бункер с помощью ленточного конвейера или ковшового элеватора. Затем материалы подаются в канал подачи через трубу подачи. Угол наклона подающего трубопровода больше, чем угол естественного откоса, поэтому материал беспрепятственно попадает в сушильный барабан.
-
- Процесс сушки и выгрузки материала
Вращающийся барабан аккуратно наклоняется. Материалы, подаваемые в барабан из канала подачи, вступают в противоточный контакт с нагревательным агентом (нагретым газом или топочным газом), подаваемым в барабан из нижнего конца (канала разгрузки). При другой ситуации, материал и нагретый газ подаются в барабан вместе из нижнего конца и взаимодействуют в однонаправленном потоке.
Когда барабан вращается, материал перемещается в направлении нижнего конца под действием силы тяжести. В процессе движения, материал нагревается и сушится теплонесущим газом, а затем транспортируется из барабана с помощью ленточного конвейера или шнекового транспортера.

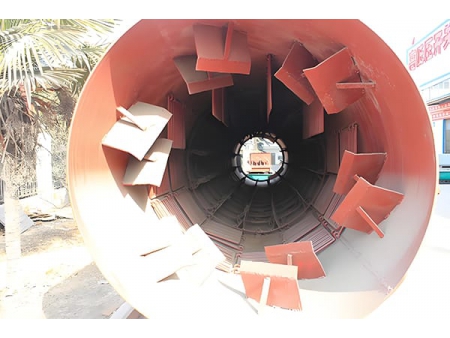

Подъемные пластины специально установлены на внутренней стенке с целью подъема материала и его перемешивания, что позволяет материалам полностью вступать в контакт с нагретым газом. Это увеличивает скорость сушки и облегчает перемещения материала.
-
- Образование теплонесущего газа
Перед перемещением через сушильный барабан, теплонесущий газ проходит через циклонный пылеуловитель для отделение материала. Кроме того, рукавный фильтр или грязезащитная шайба могут быть использованы для дальнейшего снижения содержания пыли в газе.
- 1. Печь
- 1-1. Газовая горелка
- 2. Материалы
- 3. Подающий конвейер
- 4. Входное отверстие
- 5. Кожух части подачи
- 6. Роликовое кольцо
- 7. Направляющий ролик
- 8. Барабан
- 9. Передача
- 10. Зубчатое кольцо
- 11. Роликовое кольцо
- 12. Направляющий ролик
- 13. Кожух части выгрузки
- 14. Пылесборник
- 15. Вытяжная труба
- 16. Отсасывающий вентилятор
- 17. Двигатель
- 18. Выходное отверстие
- 19. Разгрузочный конвейер
