Оборудование для сушки, охлаждения и нанесения покрытий на удобрения

Барабанная сушилка, также называемая вращающимся сушильным барабаном, широко используется в различных отраслях промышленности, включая цементную, горнодобывающую, строительную, химическую, пищевую промышленность и производство удобрений.

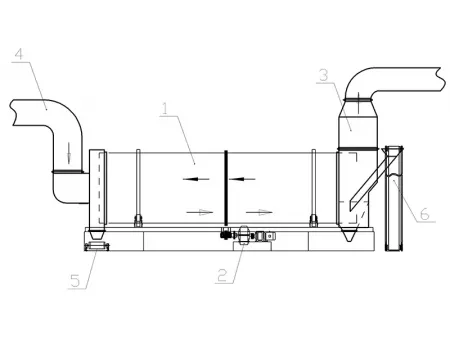

Ключевые компоненты

Ключевыми компонентами сушилки являются цилиндрический барабан, внутренние подъемные скребки, передаточное устройство и герметичная крышка. К конструкционным особенностям гранулятора также относится наличие загрузочного и разгрузочного отверстия с термопарами, которые обеспечивают точное отображение изменения температуры на обоих концах сушилки.

Характеристики

Размер барабана (м)	Производительность (т/ч)	Мощность (кВт)	Модель двигателя	Модель редуктора	Соотношение	Вес (т)
Ø1×10m	0.5-1	5.5	Y132M2-6	ZL400- Ⅱ	25	10.5
Ø1.2×10m	1-2	7.5	Y160M-6	ZL500-I	25	13.5
Ø1.5×12m	2-5	11	Y160L-6	JZQ500-Ⅲ	25	18.9
Ø1.5×15m	4-6	15	Y180L-6	JZQ500-Ⅲ	25	21
Ø1.8×12m	5-8	18.5	Y200L1-6	ZQ50-16Ⅱ	16.46	22.83
Ø2.2×12m	6-10	18.5	Y200L1-6	JZQ650-Ⅲ	31.5	37.6
Ø2.2×14m	7-12	18.5	Y200L1-6	JZQ650-Ⅲ	31.5	40
Ø2.2×16m	9-14	30	Y225M-6	JZQ750-Ⅲ	31.5	45
Ø2.4×14m	10-16	30	Y250M-6	JZQ750-Ⅲ	31.5	51
Ø2.4×18m	12-18	37	Y250M-6	ZL85-13-I	27.16	54
Ø2.4×20m	14-22	37	Y250N-6	ZL85-13-I	27.16	54.14
Ø3×20m	16-25	55	Y250M-4	ZL100-16-I	41.52	78
Ø3×25m	32-36	75	YR280M-4	ZL100-16-I	41.52	104.9

Барабан сушилки изготовлен из стали Q235. Для более высокой прочности внутренние вкладыши могут быть изготовлены из нержавеющей стали.

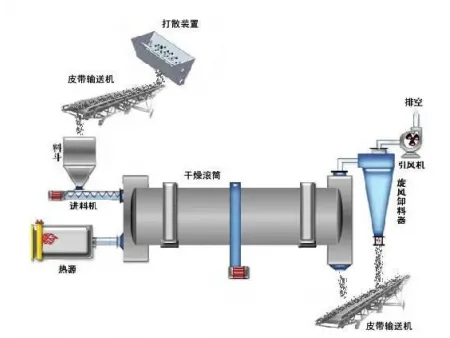

Принцип работы

В качестве источника тепла в барабанной сушилке используется камера сгорания. Сушилка использует противоточный режим нагрева, при котором горячий воздух поступает в сушилку со стороны разгрузочного устройства. Высушиваемый материал поступает в наклонный вращающийся барабан из загрузочного короба и проталкивается назад шнековым подъемником. Вращающийся барабан непрерывно захватывает материал скребками подъемника, многократно поднимая и сбрасывая его. Данный метод обеспечивает полноценный теплообмен с горячим воздухом, постепенно удаляя влагу из материала.

Реализованные проекты

Компания Anhui Hui’ang Chemical приобреоа барабанную сушилку Ø2.4×24м. Фотография сделана на производственной площадке клиента.

Компания Xinjiang Yuxiang Huyang Chemical приобрела барабанную сушилку Ø2.0×20м.

Компания Gansu Wobao Agriculture приобрела барабанную сушилку Ø2.2×24м.

Компания Gansu Fenggu Gaoke приобрела новейшую барабанную сушилку Ø2.2×24м.
