Система предварительного напряжения углеродных пластин (после заливки бетона)
Решения для усиления строительных конструкций

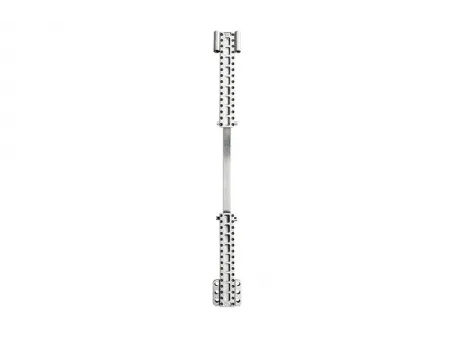

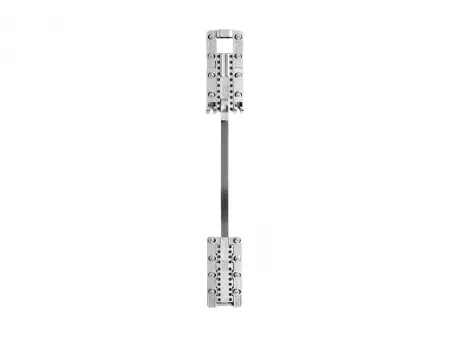

Система предварительного напряжения для усиления бетонных конструкций после затвердевания бетона
Система предварительного напряжения углеродных пластин с последующим натяжением разработана с использованием компактных анкерных компонентов, которые обеспечивают постоянное натяжение пластин в течение всего срока службы конструкции. В отличие от традиционных методов, требующих штробления каналов в бетоне, анкеры данной системы могут монтироваться непосредственно на поверхность благодаря волнообразному профилю, что упрощает монтаж и сохраняет целостность исходной конструкции. Фиксирующий механизм сочетает криволинейные поверхности, зубчатые захваты и адгезивное соединение для надежной фиксации CFRP-пластины, гарантируя стабильную работу с запасом прочности, превышающим расчетные требования. Такая конфигурация экономит время, сокращает трудозатраты и минимизирует воздействие на конструкцию.
| Модель | Ширина анкерного блока (мм) (фиксированный конец/натяжной конец) | Длина анкерного блока (мм) (фиксированный конец/натяжной конец) | Фиксирующий анкерный болт (размер/кол-во) | Размер пластины×кол-во слоев | Узел регулировки эксцентриситета | Натяжной стержень |
| 246/246 | 485/510 | M16/16 | 50×(1.4-2.0)×(1-3 слоев) | 16 комплектов | M20 | |
| 296/296 | 485/510 | M16/16 | 100×(1.4-3.0)×1 слой | 16 комплектов | M20 | |
| 246/246 | 695/720 | M16/24 | 50×(2.0-4.0)×(1-4 слоев) | 24 комплектов | M20 | |
| 296/296 | 695/720 | M16/24 | 50×(2.0-5.0)×(1-2 слоев) | 24 комплектов | M20 |
- Принцип обратного натяжения обеспечивает полную гибкость при определении эффективной длины системы предварительного натяжения без каких-либо ограничений в зависимости от условий эксплуатации
- Несмотря на компактность внешнего вида, крепление имеет удлиненную зажимную камеру, которая увеличивает контакт с углепластиной и улучшает как захват, так и передачу нагрузки
- Изогнутый и зазубренный профиль поверхности в сочетании с клеевым соединением обеспечивает надежное закрепление углепластиковой пластины при натяжении
- Сочетание волнообразной геометрии, зазубренного захвата и клея позволяет монтировать анкеры непосредственно на бетонную поверхность, избегая вырезания канавок и сохраняя первоначальную структуру, экономя при этом время и трудозатраты
- Оптимизированный размер и расположение анкерных болтов упрощают сверление и снижают риск повреждения внутренней арматуры
