Система для предварительного напряжения углеродной ткани
Решения для усиления строительных конструкций
Система предварительного напряжения углеродного волокна (CFRP) для усиления бетонных конструкций

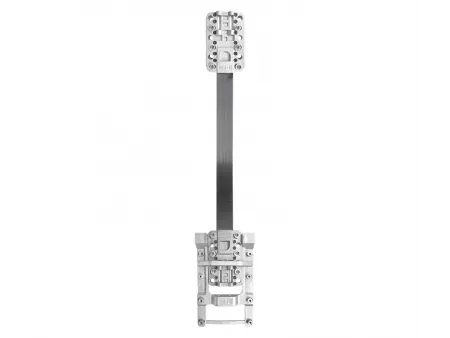

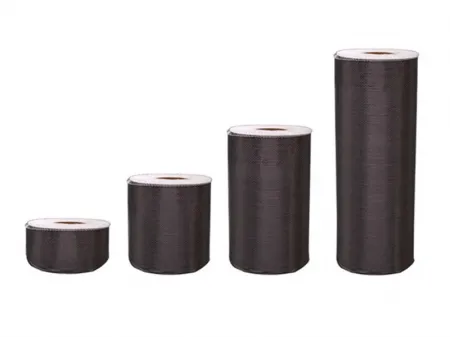

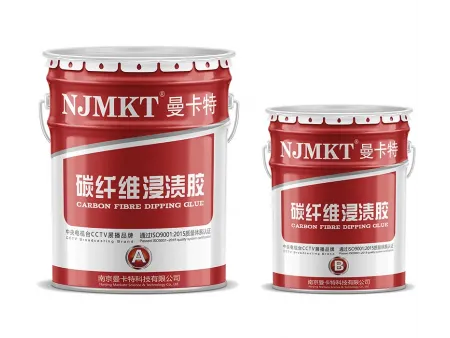

Системы предварительного напряжения углеродного полотна используют углеродную ткань для создания активного натяжения в бетонных конструкциях, преобразуя функцию волокна из пассивного армирования в активную поддержку нагрузок. Данная технология существенно повышает несущую способность мостов, зданий и других конструктивных элементов. Система состоит из пяти основных компонентов: специальные анкеры (изготавливаются по индивидуальному проекту для соответствия конструктивной схеме и требованиям к нагрузкам), углеродное полотно (CFRP) в качестве основного армирующего материала, пропиточный адгезив (обеспечивает монолитность системы), анкерные болты (элементы крепления) и эксцентриковые регулировочные узлы (для точной настройки натяжения). Анкерные устройства разрабатываются в соответствии с проектными требованиями для оптимальной совместимости с конструктивными особенностями объекта и условиями эксплуатации.
| Модель | Ширина анкерного блока (мм) (фиксированный конец/натяжной конец) | Длина анкерного блока (мм) (фиксированный конец/натяжной конец) | Фиксирующий анкерный болт (размер/кол-во) | Анкерный стопорный болт (размер/кол-во) | Узел регулировки эксцентриситета | Натяжной стержень |
| 210/210 | 322.5/322.5 | M16/8 | M8/4 | 8 комплектов | M16 | |
| 210/210 | 240/240 | M16/8 | M8/4 | 8 комплектов | M16 |

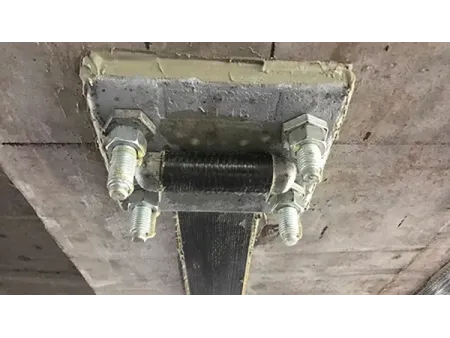

Используется для усиления различных типов мостовых балок и конструктивных элементов зданий. Наши системы предварительного натяжения углеродного волокна помогают повысить несущую способность и долговременную стабильность важнейших конструктивных элементов.
- Предлагает практичное решение для строительных условий, в которых системы предварительного натяжения углепластиковых плит не подходят из-за специфических условий эксплуатации или сложностей монтажа
- Основанная на механизме в виде шкива, система предварительного натяжения обеспечивает полную гибкость при определении количества слоев углепластиковой ткани без каких-либо фиксированных ограничений
- Каждый слой ткани из углеродного волокна при одной и той же установке предварительного натяжения подвергается одинаковому напряжению, что обеспечивает равномерное натяжение и позволяет избежать несоответствий
- Данный подход, как правило, приводит к снижению затрат на материалы и монтаж по сравнению с системами предварительного натяжения углепластиковых плит
- Анкеры предварительного напряжения могут быть изготовлены по индивидуальному заказу в соответствии с проектными чертежами и требованиями для лучшей интеграции с конструктивными решениями
