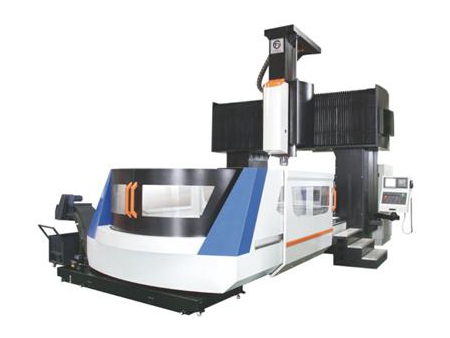

Обрабатывающий центр с подвижным порталом с ЧПУ LM-5029

Запрос цены

Веб-сайт: http://tycncmachine.ru/3-10-lm-5029-cnc-machining-gantry-mill.html

Двухколонный обрабатывающий центр

Обрабатывающий центр с подвижным порталом с ЧПУ LM-5029 применяется для обработки крупногабаритных и сложных деталей самолетов и автомобилей. Размер рабочего стола портального обрабатывающего центра составляет 5000 x 2300 мм, максимальная грузоподъемность 18000 кг и точность позиционирования 0,035 / 1000 мм.

Характеристика

Модель	LM-5029
Ход
Ход по оси X (мм)	5000
Ход по оси Y (мм)	3100
Ход по оси Z (мм)	1000
Расстояние от конца шпинделя до центра стола (мм)	200-1200
Ширина платформы (рама) (мм)	2900
Рабочий стол
Размер рабочего стола (мм)	5000×2300
Предельная нагрузка (кг)	18000
Т-образный паз (ширина - номер паза x расстояние) (мм)	11-28×200
Шпиндель
Стандартная скорость шпинделя (об / мин)	6000
Конус шпинделя	BT5Oφ19O
Привод шпинделя	Ременной привод
Мощность шпинделя (кВт))	22
Подача
Рабочая подача (мм / мин)	8000
Быстрая подача (м / мин)	10/10/10
Ширина линейной направляющей / количество направляющих (мм)	3-55X2-55Y:Z коробчатая направляющая
Другие параметры
Мощность трехосного двигателя (кВт)	7.0/7.0/7.0
Точность позиционирования (мм)	0.035/1000
Точность повторного позиционирования (мм)	0.025
Система контроля	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Резервуар системы охлаждения (насос) (л.с.)	0.48
Потребляемая мощность (кВА)	45
Давление воздуха (бар)	6.5
Вес станка (т)	61
Размер станка (мм)	12860×4320×4600

Комплектующие для обрабатывающих центров

Система управления и двигатель
Коробчатая направляющая
Механический шпиндель, зубчатая передача
Цепной инструментальный магазин
