Вертикальный обрабатывающий центр с ЧПУ представляет собой высокопроизводительную многофункциональную систему, разработанную для изготовления сложных деталей в различных отраслях, включая автомобилестроение, производство пресс-форм, машиностроение, 5G-коммуникации и медицинские устройства. Данный обрабатывающий центр способен выполнять различные операции по фрезеровке, растачиванию, сверлению, развертыванию и нарезанию резьбы за один проход, значительно сокращая время обработки, а также повышая общую точность и оптимизируя процессы многооперационной обработки. Оснащенный системами автоматической смены инструмента (ATC), централизованной смазки, охлаждения и удаления стружки, он гарантирует высоконадежную и точную обработку как при прототипировании, так и в серийном производстве.

Ключевые функциональные компоненты

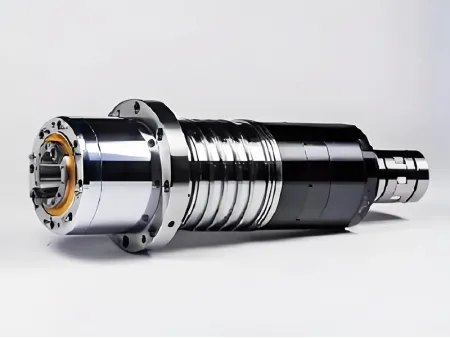

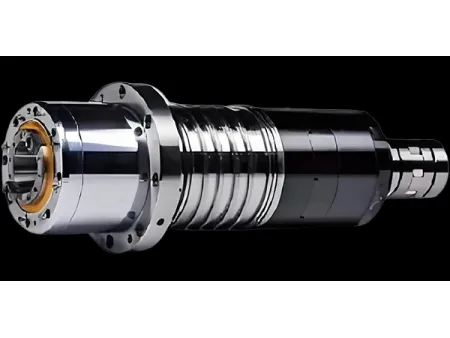

Шпиндель

Центр оснащен шпинделем с прямым приводом на 12 000 об/мин и дополнительной конфигурацией с ременным приводом на 8 000 об/мин.

Централизованная система воздушной продувки поддерживает чистоту держателя инструментов, повышая точность обработки.

Воздушно-масляная защита предотвращает попадание пыли и влаги в подшипники шпинделя, сохраняя смазку и значительно продлевая срок его службы.

Балансировка шпинделя выполняется на IRD (интегрированные исследования и разработки) оборудовании для динамической балансировки, снижая вибрации и предотвращая резонанс при высокоскоростной работе, что гарантирует стабильную точность резания.

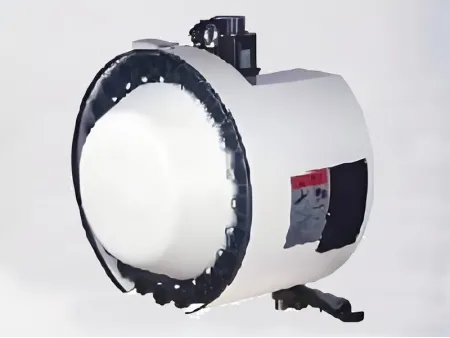

Инструментальный магазин

Механизм автоматической смены инструмента: Инструментальный магазин стандартной вместимостью 24 инструмента с возможностью расширения до 32 инструментов.; Оснащен двумя роликовыми подшипниками, пневматической самоблокировкой, двухступенчатым позиционированием и герметичной водонепроницаемой конструкцией.; Поддерживает быструю смену инструмента всего за 2.5 секунды, повышая эффективность производства и сводя к минимуму время простоя.

Технические характеристики

Модель	Ед. измерения
Перемещение по осям X/Y/Z	мм	600/450/450	820/550/600	900/600/700	1100/650/600	1300/700/700	1500/800/700
Расстояние от торца шпинделя до стола	мм	135-585	130-730	130-830	130-730	120-820	150-850
Расстояние от оси шпинделя до колонны	мм	488	640	640	710	770	900
Размеры стола (Д×Ш)	мм	700×420	1000×550	1000×550	1200×600	1400×700	1700×800
Макс. грузоподъемность	кг	250	600	600	800	800	1200
Т- образные пазы (кол-во×ширина×шаг)	мм	3×14×125	5×18×100	5×18×100	5×18×100	5×18×125	5×18×140
Тип направляющих		Линейные шаровые	Линейные роликовые
Скорость быстрого хода по осям X/Y/Z	м/мин	48/48/48	48/48/48	48/48/48	36/36/36	36/36/36	24/24/20
Макс. скорость подачи резца	мм/мин	1-10000	1-10000	1-10000	1-10000	1-10000	1-10000
Частота вращения шпинделя	об/мин	12000	12000	12000	12000	12000	6000
Шпиндель (модель/диаметр)		BT40/120	BT40/155	BT40/155	BT40/155	BT40/155	BT50/190
Тип привода шпинделя		Прямой					Ременной
Мощность двигателя шпинделя	кВт	7.5/11	7.5/11	7.5/11	11/15	11/15	15/18.5
Крутящий момент шпинделя	Н.м	35.8/70	35.8/70	35.8/70	52.5/95	52.5/95	95.5/118
Емкость инструментального магазина	шт.	24	24	24	24	24	24
Макс. диаметр инструмента	мм	80/160 (без смежных инструментов)					110/225 (без смежных инструментов)
Макс. длина инструмента	мм	300	300	300	300	300	350
Макс. масса инструмента	кг	8	8	8	8	8	20
Время смены инструмента (между инструментами)	с	2.5	2.5	2.5	2.5	2.5	3.5
Точность позиционирования по осям X/Y/Z	мм	0.008/0.008/0.008
Повторяемость по осям X/Y/Z	мм	0.005/0.005/0.005					0.006/0.006/0.006
Система ЧПУ		FANUC. 0i-MF PLUS(S)	FANUC 0i-MF PLUS(5)				FANUC 0i-MF PLUS(1)

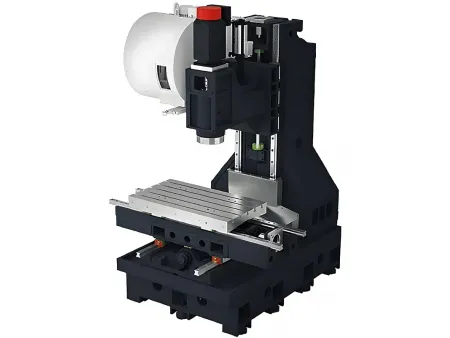

Конструкция повышенной жесткости

Вертикально-фрезерный обрабатывающий центр с ЧПУ имеет конструктивно оптимизированную структуру, разработанную с использованием метода анализа конечных элементов (FEA) для превосходной стабильности и точности обработки. Столь передовая разработка гарантирует сохранение высокой жесткости и точности машины в тяжелых рабочих условиях. Ключевые структурные преимущества:

Интегрированная моторная база: снижает упругие деформации и повышает жесткость привода.

Роликовые направляющие класса P: обеспечивают повышенную грузоподъемность и сниженную упругую деформацию при резке в тяжелых условиях эксплуатации.

Шарико-винтовые пары класса C3: предварительно нагруженные шариковые винты в сборе значительно повышают жесткость трансмиссии и сводят к минимуму тепловую деформацию при быстрых перемещениях.

Сверхустойчивая конструкция основания: V-образная колонна с широким пролетом и монолитная станина сводят к минимуму прогибы при работе на высоких скоростях.

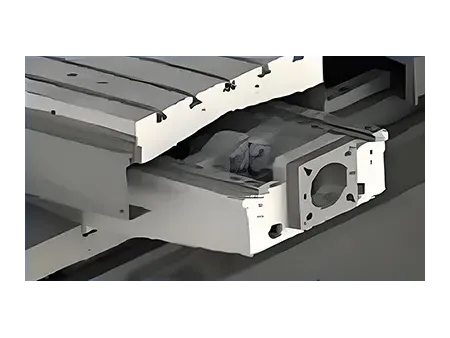

Мотор

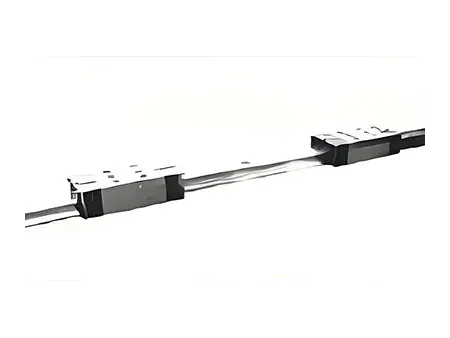

Направляющие

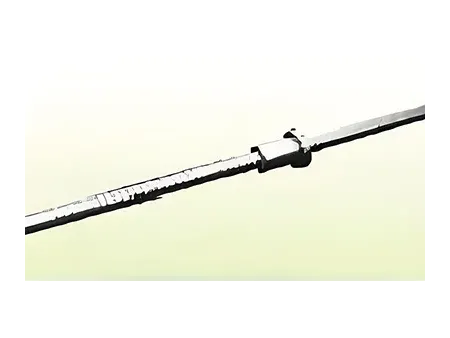

Шариковые винты
