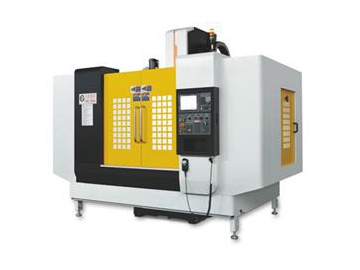

Вертикальный обрабатывающий центр (с комбинированными направляющими)
Запрос цены
Вертикальный обрабатывающий центр L-850 с комбинированными направляющими имеет линейные направляющие на осях X / Y и коробчатую направляющую на оси Z. Инструментальный магазин вмещает 24 инструмента, что позволяет выполнять обработку различной сложности, а шпиндель обрабатывающего центра дает возможность обрабатывать детали высокой точностью.
Технические характеристики| Модель | L-850 |
| Величина хода | |
| Ход по оси X (мм) | 800 |
| Ход по оси Y (мм) | 500 |
| Ход по оси Z (мм) | 500 |
| Расстояние от хвостовика шпинделя до центра стола (мм) | 110-610 |
| Расстояние от центра шпинделя до опоры (мм) | 560 |
| Рабочий стол | |
| Размер рабочего стола (мм) | 1000×500 |
| Предельная нагрузка (кг) | 600 |
| Т-образный паз (количество) | 5 |
| Т-образный паз (размер) (мм) | 18 |
| Шпиндель | |
| Стандартная скорость шпинделя (об / мин) | 8000 |
| Скорость шпинделя (нестандартная) (об / мин) | 12000-15000 |
| Мощность шпинделя (кВт) | 10 (7.5) |
| Конус шпинделя | BT-40 |
| Подача | |
| Трехосная быстрая подача (мм / мин) | 30000/30000/18000 |
| Трехосная подача резки (мм / мин) | 1-8000 |
| Другие параметры | |
| Мощность трехосного двигателя (кВт) | 2/2/3 |
| Точность позиционирования (мм) | ±0.005/300 |
| Точность повторного позиционирования (мм) | ±0.003/300 |
| Система контроля | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Резервуар системы охлаждения (насос) (л.с.) | 1/2 |
| Потребляемая мощность (кВА) | 35 |
| Давление воздуха (бар) | 6-7 |
| Вес станка кг | 6000 |
| Размер станка (мм) | 2650×2700×2500 |
- Система управления и двигатель
- Оси X и Y используют линейные направляющие, а ось Z применяет коробчатую направляющую
- Оси X и Y используют линейные направляющие, а ось Z применяет коробчатую направляющую
- Механический шпиндель, прямой привод
- Поворотный инструментальный магазин, вмещающий 24 инструмента.
