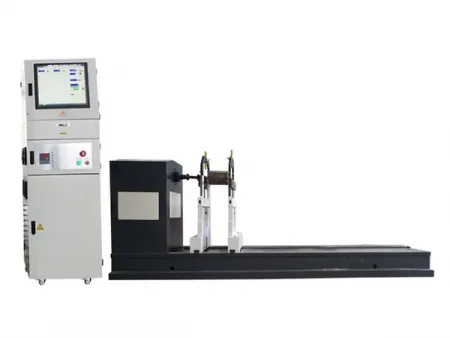

Универсальный горизонтальный балансировочный станок с твердыми подшипниками
Области применения
Широко используется в таких отраслях, как производство электродвигателей, воздуходувок, дизельных двигателей, сельскохозяйственной техники и оборудования для текстильной промышленности.

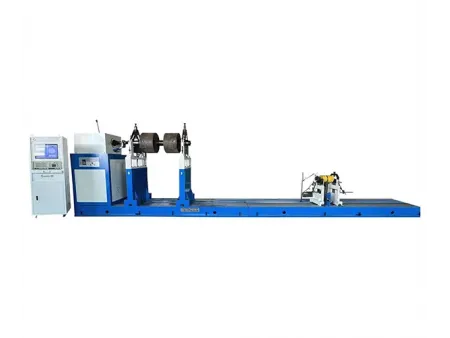

Точно сбалансированный ротор имеет решающее значение для бесперебойной и эффективной работы оборудования во многих отраслях промышленности. Этот горизонтальный универсальный балансировочный станок с жесткой базой, использующий катковую опору и карданный привод, облегчает процесс балансировки различных деталей. Имея возможность регулировки скорости с помощью частотно-регулируемого двигателя и инвертора, система обрабатывает данные в режиме реального времени для определения точной величины дисбаланса, фазовых углов и т. д. Станок предлагает универсальные возможности по балансировке роторов в одной, двух и нескольких плоскостях, включая калибровку стандартных и нестандартных деталей, что делает его оптимальным решением для отраслей, требующих максимальной точности.
Технические параметры
| Модель | Масса обрабатываемой детали (кг) | Диаметр обрабатываемой детали (мм) | Расстояние между двумя опорными шейками (мм) | Диапазон диаметров вала (мм) | Скорость балансировки (об/мин) | Мин. достижимый остаточный дисбаланс (мм/кг) | Коэффициент уменьшения дисбаланса (%) | Мощность двигателя (кВт) | Способ регулировки скорости |
| 5-160 | Ø950 | 60-1420 | Ø10-180 | Плавная регулировка скорости Ø300-1500 | ≤1 | ≥90 | 1.5 | Частотно-регулируемый двигатель | |
| 10-300 | Ø1200 | 60-1700 | Ø20-180 | Плавная регулировка скорости Ø300-1500 | ≤1 | ≥90 | 5.5 | Частотно-регулируемое управление скоростью | |
| 20-500 | Ø1500 | 70-1600 | Ø15-240 | Плавная регулировка скорости Ø300-1500 | ≤1 | ≥90 | 7.5 | Частотно-регулируемый двигатель | |
| 20-1000 | Ø1500 | 70-2300 | Ø15-240 | Плавная регулировка скорости Ø300-1500 | ≤1 | ≥90 | 7.5 | Частотно-регулируемый двигатель | |
| 30-1600 | Ø1800 | 100-2500 | Ø15-240 | Плавная регулировка скорости Ø300-1500 | ≤1 | ≥90 | 11 | Частотно-регулируемое управление скоростью | |
| 50-3000 | Ø2000 | 300-3000 | Ø40-300 | Плавная регулировка скорости Ø110-1170 | ≤1 | ≥90 | 7.5 | Частотно-регулируемое управление скоростью | |
| 100-3000 | Ø2400 | 300-3000 | Ø40-300 | Плавная регулировка скорости Ø110-1170 | ≤1 | ≥90 | 11 | Частотно-регулируемое управление скоростью | |
| 300-5000 | Ø2400/2900 | 340-2960 | Ø40-180, 180-300 | Плавная регулировка скорости Ø110-1170 | ≤1 | ≥90 | 18.5 | Частотно-регулируемое управление скоростью | |
| 300-10000 | Ø2400/3200 | 240-5100 | Ø50-200, 200-400 | Плавная регулировка скорости Ø110-1140 | ≤1 | ≥90 | 45 | Частотно-регулируемое управление скоростью | |
| 500-20000 | Ø2400/3200 | 300-5100 | Ø50-200, 200-400 | Плавная регулировка скорости Ø110-1140 | ≤1 | ≥90 | 55 | Частотно-регулируемое управление скоростью |
Особенности
- Включает в себя полностью автоматизированный модуль усиления сигнала, позволяющий выполнять как автоматическую, так и ручную настройку. Станок также оснащен функциями самоконтроля сигнала и диагностики для повышения надежности работы
- Калибровка может быть выполнена на обрабатываемой детали любых размеров благодаря сменяемым угловым зажимам. Также, станок оборудован возможностью сохранения информации о детали для использования в будущем.
- Система одновременно отображает векторную графику, формы сигналов и значения дисбаланса, обеспечивая всестороннее представление параметров тестирования в режиме реального времени
Дополнительные функции
- Автоматическое отслеживание углов балансировки для повышения точности обработки
- Автоматическое позиционирование ротора при остановке, обеспечивающее точное размещение детали для дальнейшего анализа
- Функция векторной декомпозиции углов для детальной оценки дисбаланса
- Настраиваемая длина станины для размещения заготовок различных размеров в соответствии с требованиями пользователя
- Регулируемый диаметр опорного вала в соответствии с различными размерами обрабатываемых деталей для гарантии гибкости производственных процессов
