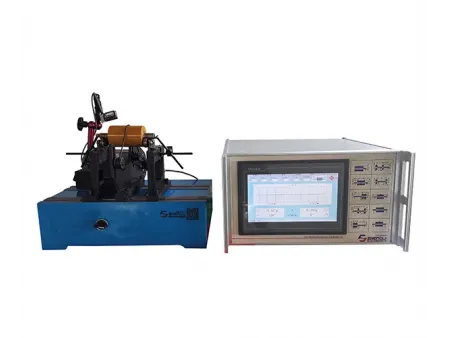

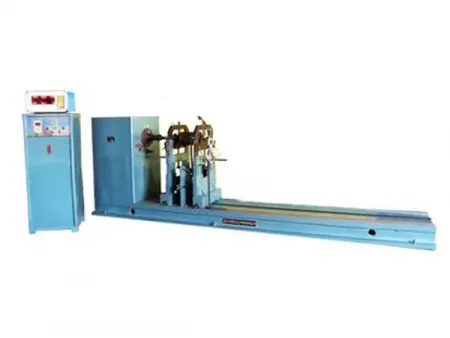

Горизонтальный балансировочный станок
Запрос цены
YYWQ-1000/YYWQ-2000
Балансировочный станок на жестких опорах (карданный ременной привод) для деталей диаметром до 1800 мм и весом 20-2000 кг
- Горизонтальный дорезонансный балансировочный станок на жестких опорах с двойным приводом (карданный и ременный)
- Способен обрабатывать крупные роторы диаметром до 1800 мм и весом до 2000 кг
- Используется в различных отраслях, включая производство двигателей, вентиляторов, полиграфического оборудования, нефтяного оборудования и бумажное производство
- Данный балансировщик может использоваться как в производственных, так и в ремонтных цехах, а также для задач вторичного контроля
Варианты применения
Широко применяется для динамической балансировки роторов вентиляторов, роторов сельскохозяйственной техники, роторов электродвигателей, валков, барабанов, коленчатых валов и компонентов центрифуг, гарантируя их стабильную работу и надежную коррекцию в различных областях применения.
- Балансировка роторов двигателей
- Балансировка промышленных барабанов
- Балансировка коленчатых валов
Технические характеристики
| Модель | | | |
| Масса детали | Ременной привод | 20-500 кг | 30-800 кг |
| Карданный привод | 60-1000 кг | 100-2000 кг | |
| Макс. диаметр детали | Ø1600 мм | Ø1800 мм | |
| Диаметр вала детали | Стандартная роликовая каретка | Ø15-120 мм | Ø15-120 мм |
| Дополнительная роликовая каретка | Ø120-240 мм | Ø120-240 мм | |
| Расстояние между двумя несущими опорами | 2000 мм | 3000 мм | |
| Скорость балансировки | Ременной привод | 300-3000 об/мин | 300-3000 об/мин |
| Карданный привод | 220-1000 об/мин | 220-900 об/мин | |
| Мин. достижимый остаточный дисбаланс (eMar) | Ременной привод | 0.5 г·мм/кг | 0.5 г·мм/кг |
| Карданный привод | 1 г·мм/кг | 1 г·мм/кг | |
| Коэффициент уменьшения дисбаланса (URR) | ≥90% | ≥90% | |
| Мощность двигателя | Ременной привод | 2.2 кВт | 3.0 кВт |
| Карданный привод | 7.5 кВт | 7.5 кВт | |
Особенности
- Для деталей меньшего размера может использоваться ременный привод для достижения более высокой точности. Для крупных роторов рекомендуется использовать карданный привод, который обеспечивает более высокий крутящий момент и повышает безопасность работы.
- Несмотря на наличие двух приводных методов, нашему балансировочному станку на жестких опорах требуется только одна измерительная система. Это снижает затраты и упрощает повседневную эксплуатацию.
- Комбинированный балансировщик серии YYWQ-1000/YYWQ-2000 эффективно сочетает в себе функции горизонтальных балансировочных станков YYW и YYQ, предоставляя пользователям больше гибкости в одном универсальном устройстве.

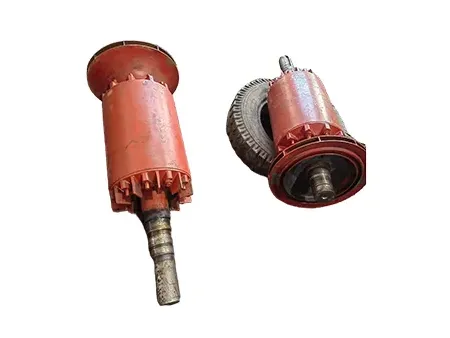

Примеры деталей, которые могут быть сбалансированы на наших станках
- Стандартные роторы
- Валы ножей для машин для измельчения соломы
- Роторы двигателей
